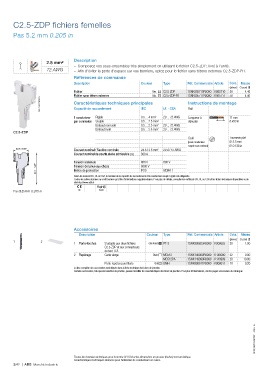

P. 328
C2.5-ZDP fichiers femelles
Pas 5.2 mm 0.205 in
Description
2.5 mm²
– Composez vos sous-ensembles très simplement en utilisant le fichier C2.5-ZDP, livré à l'unité.
12 AWG – Afin d'éviter la perte d'espace sur vos borniers, optez pour le fichier sans tétons externes C2.5-ZDP-R1.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Fichier Gris C2.5-ZDP 1SNK805710R0000 K805710 50 4.40
Fichier sans tétons externes
50
1SNK805711R0000 K805711
4.40
Gris
C2.5-ZDP-R1
1SNK160173F0014 Caractéristiques techniques principales UL - CSA Instructions de montage
Rail
IEC
Capacité de raccordement
1 conducteur Rigide 0.5 ... 4 mm² 20 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.5 ... 2.5 mm² dénuder 0.433 in
Embout non isolé 0.5 ... 2.5 mm² 20 ... 12 AWG
Embout isolé 0.5 ... 2.5 mm² 20 ... 12 AWG
C2.5-ZDP
Outil Tournevis plat
(pour conducteur Ø 3.5 mm
souple sans embout) Ø 0.138 in
22.6 0.89" Courant nominal / Section nominale 24 A / 2.5 mm² 20 A / 12 AWG
Courant nominal de courte durée admissible (1s) 300 A
Tension nominale 800 V 600 V
47.1 1.85" Tension de tenue aux chocs 8000 V NEMA 1
Indice de protection
IP20
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
Pas 5.2 mm 0.205 in CE RoHS
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2
1 Porte-torches S'adapte aux deux fichiers Gris foncé PT-3 1SNK900625R0000 K900625 20 1.00
C2.5-ZDP et aux connecteurs
de test TC5
2 Repérage Carte vierge Blanc MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
1SNK162016S0301 - Rév. B
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/42 | ABB Marché industrie
