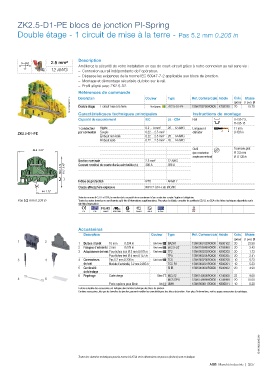

ZK2.5-D1-PE blocs de jonction PI-Spring
Double étage - 1 circuit de mise à la terre - 0.205 in
Pas 5.2 mm
Description
2.5 mm²
Améliorez la sécurité de votre installation en cas de court-circuit grâce à notre connexion au rail sans vis :
12 AWG – Connexion au rail indépendante de l'opérateur.
– Dépasse les exigences de la norme IEC 60947-7-2 applicable aux blocs de jonction.
– Montage et démontage sécurisés du bloc sur le rail.
– Profil aligné avec ZK2.5-D2.
Références de commande
1SNK162080V0014 Description 1 circuit mise à la terre Couleur Type Réf. Commerciale Article Colis. (1 pce) g
Masse
(pièce)
ZK2.5-D1-PE
Vert-jaune
Double étage
1SNK705250R0000 K705250
15.70
20
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
ZK2.5-D1-PE par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
Outil Tournevis plat
84.6 3.33"
(pour conduc teur Ø 3.5 mm
souple sans embout) Ø 0.138 in
Section nominale 2.5 mm² 12 AWG
69.2 2.72" 61.7 2.43" Courant nominal de courte durée admissible (1s) 300 A 396 A
Indice de protection IP20 NEMA 1
Classe atmosphère explosive IM2 II 2 GD Ex eb I/IIC/IIIC
44 1.73"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Pas 5.2 mm 0.205 in Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R ATEX IECEx BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAZH1 1SNK900102R0000 K900102 20 23.90
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK2.5-D2 1SNK705960R0000 K705960 20 3.43
3 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.41
3 4 4 Connecteurs Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.23
de test Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.23
5 Continuité SHB 1SNK900602R0000 K900602 20 4.90
de blindage
6 Repérage Carte vierge Blanc MC512 1SNK140000R0000 K140000 22 9.00
5 6 MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
1SNK162049S0301
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
ABB Marché industrie | 3/37
