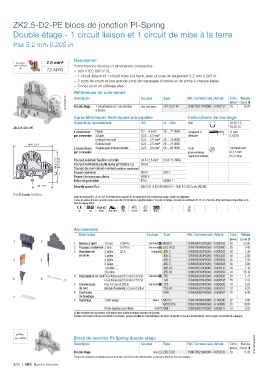

P. 322
ZK2.5-D2-PE blocs de jonction PI-Spring
Double étage - 1 circuit liaison et 1 circuit de mise à la terre
Pas 5.2 mm 0.205 in
Description
2.5 mm²
Performances élevées et dimensions compactes :
12 AWG – 800 V IEC 600 V UL .
– 1 circuit liaison et 1 circuit mise à la terre, avec un pas de seulement 5.2 mm 0.205 in .
– 2 puits de shunt et une grande zone de marquage d'entrée et de sortie à chaque étage.
– Conçu pour un câblage aisé.
Références de commande
1SNK162092V0014 Description Couleur Type Réf. Commerciale Article Colis. (1 pce) g
Masse
(pièce)
1 circuit liaison et 1 circuit mise
Double étage
à la terre Gris, vert-jaune ZK2.5-D2-PE 1SNK705212R0000 K705212 20 15.70
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
ZK2.5-D2-PE TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
84.6 3.33" Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
2 conducteurs Souple avec embout double 0.22 ... 0.5 mm² 26 ... 20 AWG Outil Tournevis plat
par connexion (pour conduc teur Ø 3.5 mm
souple sans embout) Ø 0.138 in
69.2 2.72" 61.7 2.43" Courant nominal / Section nominale 24 A / 2.5 mm² 20 A / 12 AWG
300 A
Courant nominal de courte durée admissible (1s)
Courant de court-circuit nominal (conditions spécifiques)
Tension nominale 800 V 600 V
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
44 1.73" Sécurité accrue Ex e 693 V 21 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
Pas 5.2 mm 0.205 in
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R ATEX IECEx BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.394 in
1 Butées d’arrêt 10 mm Gris foncé BAZH1 1SNK900102R0000 K900102 20 23.90
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK2.5-D2 1SNK705960R0000 K705960 20 3.43
3 Barrettes de 2 pôles 32 A Orange JB5-2 1SNK905302R0000 K905302 50 1.30
jonction 3 pôles JB5-3 1SNK905303R0000 K905303 50 2.00
3 4 4 pôles JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles JB5-50 1SNK905350R0000 K905350 10 36.10
4 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
5 6
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.41
5 Connecteurs Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.23
de test Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.23
6 Continuité SHB 1SNK900602R0000 K900602 20 4.90
7 de blindage
7 Repérage Carte vierge Blanc MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Blocs de jonction PI-Spring double étage
Description Couleur Type Réf. Commerciale Article Colis. Masse 1SNK162034S0301
(pièce) (1 pce) g
Double étage Gris ZK2.5-D2 1SNK705210R0000 K705210 50 11.20
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
3/36 | ABB Marché industrie
