P. 317

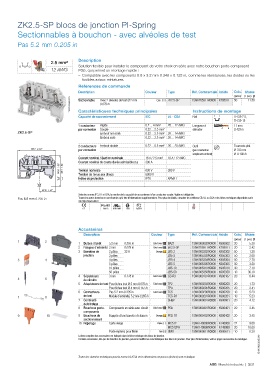

ZK2.5-SP blocs de jonction PI-Spring
Sectionnables à bouchon - avec alvéoles de test
Pas 5.2 mm 0.205 in
Description
2.5 mm²
Solution flexible pour installer le composant de votre choix en série avec notre bouchon porte-composant
12 AWG PG5, qui permet un montage rapide :
– Compatible avec les composants 8.8 x 3.2 mm 0.346 x 0.125 in , comme les résistances, les diodes ou les
fusibles axiaux miniatures.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. (1 pce) g
Masse
(pièce)
1SNK162089V0014 Sectionnable Avec 2 alvéoles de test Ø 2 mm Gris ZK2.5-SP 1SNK705311R0000 K705311 50 11.50
0.079 in
Caractéristiques techniques principales
Rail
Capacité de raccordement IEC UL - CSA Instructions de montage
TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.2 ... 4 mm² 26 ... 12 AWG Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² dénuder 0.433 in
ZK2.5-SP Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
2 conducteurs Embout double 0.22 ... 0.5 mm² 26 ... 20 AWG Outil Tournevis plat
65.7 2.59" par connexion (pour conduc teur Ø 3.5 mm
souple sans embout) Ø 0.138 in
Courant nominal / Section nominale 16 A / 2.5 mm² 18 A / 12 AWG
300 A
Courant nominal de courte durée admissible (1s)
50.6 1.99" 43.1 1.69" Tension nominale 630 V 300 V
Tension de tenue aux chocs 6000 V
Indice de protection IP20 NEMA 1
27.9 1.10"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Pas 5.2 mm 0.205 in Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE RoHS USR CNR CSA Gost R BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.205 in
1 Butées d’arrêt 5.2 mm Gris foncé BAZ1 1SNK900002R0000 K900002 20 5.30
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK2.5-3P 1SNK705911R0000 K705911 20 2.42
3 Barrettes de 2 pôles 32 A Orange JB5-2 1SNK905302R0000 K905302 50 1.30
jonction 3 pôles JB5-3 1SNK905303R0000 K905303 50 2.00
3 4 4 pôles JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles JB5-50 1SNK905350R0000 K905350 10 36.10
4 Séparateurs 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.44
5 6 de circuits
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.41
6 Connecteurs Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.23
7 8 de test Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.23
7 Continuité SHBP 1SNK900601R0000 K900601 20 4.12
de blindage
8 Bouchons porte- Composants en série avec circuit Gris foncé PG5 1SNK900401R0000 K900401 20 3.45
composants
9 10 9 Bouchons de Equipés d'une barrette de liaison Orange PG5-R1 1SNK900402R0000 K900402 20 3.45
sectionnement
10 Repérage Carte vierge Blanc MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
1SNK162038S0301
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
ABB Marché industrie | 3/31
