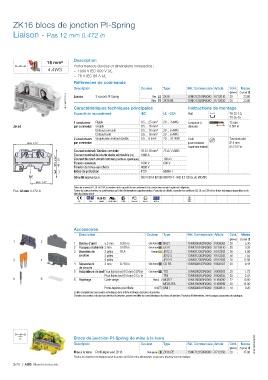

P. 314
ZK16 blocs de jonction PI-Spring
Liaison - Pas 12 mm 0.472 in
Description
16 mm²
Performances élevées et dimensions compactes :
4 AWG – 1000 V IEC 600 V UL .
– 76 A IEC 85 A UL .
Références de commande
Masse
Description Couleur Type Réf. Commerciale Article Colis. (1 pce) g
(pièce)
1SNK162075V0014 Liaison 2 ressorts PI-Spring Bleu ZK16 1SNK712010R0000 K712010 20 33.80
Gris
1SNK712020R0000 K712020
20
33.80
ZK16-BL
Caractéristiques techniques principales
TH 35-7.5,
Capacité de raccordement IEC UL - CSA Instructions de montage
Rail
TH 35-15
1 conducteur Rigide 0.5 ... 25 mm² 20 ... 4 AWG Longueur à 15 mm
ZK16 par connexion Souple 0.5 ... 16 mm² dénuder 0.591 in
Embout non isolé 0.5 ... 16 mm² 20 ... 6 AWG
Embout isolé 0.5 ... 16 mm² 20 ... 6 AWG
2 conducteurs Souple avec embout double 0.5 ... 6 mm² 20 ... 10 AWG Outil Tournevis plat
82.5 3.25" par connexion (pour conduc teur Ø 4 mm
souple sans embout) Ø 0.157 in
Courant nominal / Section nominale 76 A / 16 mm² 75 A / 4 AWG
Courant nominal de courte durée admissible (1s) 1960 A
56.5 2.22" 49 1.93" Courant de court-circuit nominal (conditions spécifiques) 1000 V 100 kA
Tension nominale
600 V
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Sécurité accrue Ex e 693 V 69 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
46.2 1.82"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Pas 12 mm 0.472 in Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R ATEX IECEx BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.205 in
1 Butées d’arrêt 5.2 mm Gris foncé BAZ1 1SNK900002R0000 K900002 20 5.30
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK10 1SNK710910R0000 K710910 20 3.26
3 Barrettes de 2 pôles 76 A Orange JB12-2 1SNK912302R0000 K912302 50 4.86
jonction 3 pôles JB12-3 1SNK912303R0000 K912303 50 7.55
3 4 5 pôles JB12-5 1SNK912305R0000 K912305 20 12.93
4 Séparateurs 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.44
de circuits
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.41
5 6 6 Repérage Carte vierge Blanc MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Commerciale Article Colis. Masse 1SNK162032S0301
(pièce) (1 pce) g
Mise à la terre Profil aligné avec ZK16 Vert-jaune ZK16-PE 1SNK712150R0000 K712150 20 47.00
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
3/28 | ABB Marché industrie
