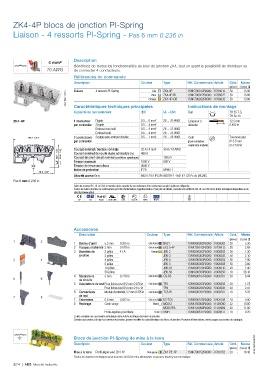

P. 310
ZK4-4P blocs de jonction PI-Spring
Liaison - 4 ressorts PI-Spring - 0.236 in
Pas 6 mm
Description
4 mm²
Bénéficiez de toutes les fonctionnalités du bloc de jonction ZK4, tout en ayant la possibilité de distribuer ou
10 AWG de connecter 4 conducteurs.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
50
ZK4-4P
Liaison
4 ressorts PI-Spring
1SNK706012R0000 K706012
13.80
1SNK162041V0014 Orange ZK4-4P-BL 1SNK706022R0000 K706022 50 13.80
Gris
Bleu
13.80
ZK4-4P-OR
50
1SNK706032R0000 K706032
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZK4-4P 1 conducteur Rigide 0.5 ... 6 mm² 26 ... 10 AWG Longueur à 12.5 mm
par connexion Souple 0.5 ... 4 mm² dénuder 0.492 in
Embout non isolé 0.5 ... 4 mm² 26 ... 12 AWG
Embout isolé 0.5 ... 4 mm² 26 ... 12 AWG
89.7 3.53" 2 conducteurs Souple avec embout double 0.5 ... 1 mm² 26 ... 18 AWG Outil Tournevis plat
par connexion (pour conduc teur Ø 3.5 mm
souple sans embout) Ø 0.138 in
50.1 1.97" 42.6 1.68" Courant nominal / Section nominale 32 A / 4 mm² 100 kA
30 A / 10 AWG
480 A
Courant nominal de courte durée admissible (1s)
Courant de court-circuit nominal (conditions spécifiques)
Tension nominale 1000 V 600 V
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
46.2 1.82"
Sécurité accrue Ex e 693 V 29 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
Pas 6 mm 0.236 in
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R ATEX IECEx BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.205 in
1 Butées d’arrêt 5.2 mm Gris foncé BAZ1 1SNK900002R0000 K900002 20 5.30
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK2.5-4P 1SNK705912R0000 K705912 20 2.68
3 Barrettes de 2 pôles 41 A Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles JB6-10 1SNK906310R0000 K906310 20 7.40
50 pôles JB6-50 1SNK906350R0000 K906350 10 38.10
4 Séparateurs 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.44
5 6 de circuits
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.41
6 Connecteurs Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.23
7 8 de test
7 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
8 Repérage Carte vierge Blanc MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Commerciale Article Colis. Masse 1SNK162028S0301
(pièce) (1 pce) g
Mise à la terre Profil aligné avec ZK4-4P Vert-jaune ZK4-PE-4P 1SNK706152R0000 K706152 20 18.40
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
3/24 | ABB Marché industrie
