P. 308

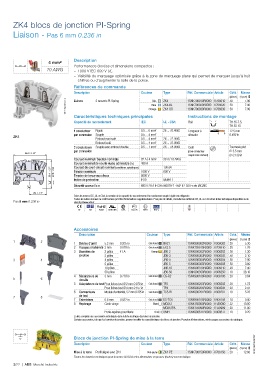

ZK4 blocs de jonction PI-Spring
Liaison - Pas 6 mm 0.236 in
Description
4 mm²
Performances élevées et dimensions compactes :
10 AWG – 1000 V IEC 600 V UL .
– Visibilité du marquage optimisée grâce à la zone de marquage plane qui permet de marquer jusqu'à huit
chiffres ou d'augmenter la taille de la police.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1SNK162033V0014 Orange ZK4-BL 1SNK706020R0000 K706020 50 7.90
7.90
ZK4
Liaison
50
2 ressorts PI-Spring
1SNK706010R0000 K706010
Gris
Bleu
ZK4-OR
50
1SNK706030R0000 K706030
7.90
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 6 mm² 26 ... 10 AWG Longueur à 12.5 mm
par connexion Souple 0.5 ... 4 mm² dénuder 0.492 in
ZK4
Embout non isolé 0.5 ... 4 mm² 26 ... 12 AWG
Embout isolé 0.5 ... 4 mm² 26 ... 12 AWG
2 conducteurs Souple avec embout double 0.5 ... 1 mm² 26 ... 18 AWG Outil Tournevis plat
par connexion (pour conduc teur Ø 3.5 mm
55.3 2.18"
souple sans embout) Ø 0.138 in
Courant nominal / Section nominale 32 A / 4 mm² 30 A / 10 AWG
Courant nominal de courte durée admissible (1s) 480 A 100 kA
50.1 1.97" 42.6 1.68" Courant de court-circuit nominal (conditions spécifiques) 1000 V 600 V
Tension nominale
Tension de tenue aux chocs
Indice de protection 8000 V NEMA 1
IP20
Sécurité accrue Ex e 693 V 29 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
29 1.14"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
Pas 6 mm 0.236 in site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R ATEX IECEx BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.205 in
1 Butées d’arrêt 5.2 mm Gris foncé BAZ1 1SNK900002R0000 K900002 20 5.30
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK2.5 1SNK705910R0000 K705910 20 1.76
3 Barrettes de 2 pôles 41 A Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles JB6-10 1SNK906310R0000 K906310 20 7.40
50 pôles JB6-50 1SNK906350R0000 K906350 10 38.10
4 Séparateurs de 3 mm 0.118 in Gris foncé CS-R2 1SNK900106R0000 K900106 20 3.84
5 6 circuits
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.41
6 Connecteurs Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.23
7 8 de test
7 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
8 Repérage Carte vierge Blanc MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Commerciale Article Colis. Masse 1SNK162026S0301
(pièce) (1 pce) g
Mise à la terre Profil aligné avec ZK4 Vert-jaune ZK4-PE 1SNK706150R0000 K706150 20 12.60
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
3/22 | ABB Marché industrie
