P. 312

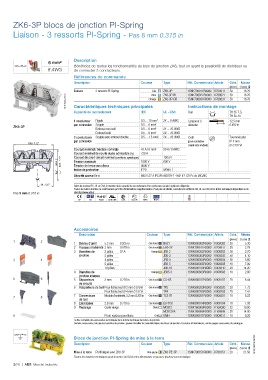

ZK6-3P blocs de jonction PI-Spring
Liaison - 3 ressorts PI-Spring - 0.315 in
Pas 8 mm
Description
6 mm²
Bénéficiez de toutes les fonctionnalités du bloc de jonction ZK6, tout en ayant la possibilité de distribuer ou
8 AWG de connecter 3 conducteurs.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Liaison 3 ressorts PI-Spring Bleu ZK6-3P 1SNK708011R0000 K708011 50 16.70
Gris
1SNK162049V0014 Orange ZK6-3P-OR 1SNK708031R0000 K708031 50 16.70
1SNK708021R0000 K708021
ZK6-3P-BL
16.70
50
Caractéristiques techniques principales
Rail
Capacité de raccordement IEC UL - CSA Instructions de montage
TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 10 mm² 24 ... 8 AWG Longueur à 12.5 mm
par connexion Souple 0.5 ... 6 mm² dénuder 0.492 in
ZK6-3P
Embout non isolé 0.5 ... 6 mm² 24 ... 10 AWG
Embout isolé 0.5 ... 6 mm² 24 ... 10 AWG
2 conducteurs Souple avec embout double 0.5 ... 1.5 mm² 24 ... 16 AWG Outil Tournevis plat
par connexion (pour conduc teur Ø 4 mm
79.1 3.12"
souple sans embout) Ø 0.157 in
Courant nominal / Section nominale 41 A / 6 mm² 50 A / 8 AWG
Courant nominal de courte durée admissible (1s) 720 A 100 kA
50.9 2" 43.4 1.71" Courant de court-circuit nominal (conditions spécifiques) 1000 V 600 V
Tension nominale
Tension de tenue aux chocs
Indice de protection 8000 V NEMA 1
IP20
Sécurité accrue Ex e 693 V 37 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
31 1.22" Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
Pas 8 mm 0.315 in site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R ATEX IECEx BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.205 in
1 Butées d’arrêt 5.2 mm Gris foncé BAZ1 1SNK900002R0000 K900002 20 5.30
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK6-3P 1SNK708911R0000 K708911 20 2.79
3 Barrettes de 2 pôles 57 A Orange JB8-2 1SNK908302R0000 K908302 50 2.70
jonction 3 pôles JB8-3 1SNK908303R0000 K908303 50 4.10
3 4 4 pôles JB8-4 1SNK908304R0000 K908304 50 5.60
5 pôles JB8-5 1SNK908305R0000 K908305 40 7.00
10 pôles JB8-10 1SNK908310R0000 K908310 20 14.20
4 Barrettes de Orange JB85-3 1SNK900603R0000 K900603 10 2.80
jonction interpas
5 6 5 Séparateurs 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.44
de circuits
6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.41
7 8 7 Connecteurs Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.23
de test
8 Entretoises 2.8 mm 0.110 in Gris foncé ES-TC8 1SNK900104R0000 K900104 10 1.35
9 Repérage Carte vierge Blanc MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
9 Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Commerciale Article Colis. Masse 1SNK162030S0301
(pièce) (1 pce) g
Mise à la terre Profil aligné avec ZK6-3P Vert-jaune ZK6-PE-3P 1SNK708151R0000 K708151 20 21.50
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
3/26 | ABB Marché industrie
