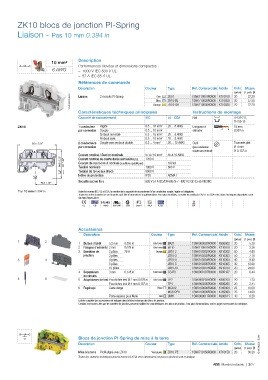

P. 313
ZK10 blocs de jonction PI-Spring
Liaison - Pas 10 mm 0.394 in
Description
10 mm²
Performances élevées et dimensions compactes :
6 AWG – 1000 V IEC 600 V UL .
– 57 A IEC 65 A UL .
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1SNK162072V0014 Liaison 2 ressorts PI-Spring Orange ZK10 1SNK710010R0000 K710010 20 27.20
Gris
1SNK710020R0000 K710020
27.20
ZK10-BL
20
Bleu
27.20
1SNK710030R0000 K710030
20
ZK10-OR
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
ZK10 1 conducteur Rigide 0.5 ... 16 mm² 20 ... 6 AWG Longueur à 15 mm
par connexion Souple 0.5 ... 10 mm² dénuder 0.591 in
Embout non isolé 0.5 ... 10 mm² 20 ... 8 AWG
Embout isolé 0.5 ... 10 mm² 20 ... 8 AWG
82.5 3.25" 2 conducteurs Souple avec embout double 0.5 ... 4 mm² 20 ... 12 AWG Outil Tournevis plat
par connexion (pour conduc teur Ø 4 mm
souple sans embout) Ø 0.157 in
Courant nominal / Section nominale 57 A / 10 mm² 55 A / 6 AWG
56.5 2.22" 49 1.93" Courant nominal de courte durée admissible (1s) 1200 A 100 kA
Courant de court-circuit nominal (conditions spécifiques)
Tension nominale 1000 V 600 V
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Sécurité accrue Ex e 693 V 51 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
46.2 1.82"
Pas 10 mm 0.394 in Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R ATEX IECEx BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.205 in
1 Butées d’arrêt 5.2 mm Gris foncé BAZ1 1SNK900002R0000 K900002 20 5.30
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK10 1SNK710910R0000 K710910 20 3.26
3 Barrettes de 2 pôles 76 A Orange JB10-2 1SNK910302R0000 K910302 50 4.60
jonction 3 pôles JB10-3 1SNK910303R0000 K910303 50 7.10
3 4 4 pôles JB10-4 1SNK910304R0000 K910304 40 9.40
5 pôles JB10-5 1SNK910305R0000 K910305 30 12.00
10 pôles JB10-10 1SNK910310R0000 K910310 20 24.00
4 Séparateurs 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.44
de circuits
5 6 5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.41
6 Repérage Carte vierge Blanc MC812 1SNK160000R0000 K160000 22 10.00
MC812PA 1SNK169999R0000 K169999 20 14.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Commerciale Article Colis. Masse 1SNK162031S0301
(pièce) (1 pce) g
Mise à la terre Profil aligné avec ZK10 Vert-jaune ZK10-PE 1SNK710150R0000 K710150 20 36.20
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
ABB Marché industrie | 3/27
