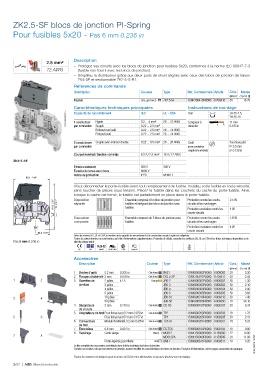

P. 318
ZK2.5-SF blocs de jonction PI-Spring
Pour fusibles 5x20 - Pas 6 mm 0.236 in
Description
2.5 mm²
– Protégez vos circuits avec les blocs de jonction pour fusibles 5x20, conformes à la norme IEC 60947-7-3
12 AWG (fusible non fourni avec les blocs de jonction).
– Simplifiez la distribution grâce aux deux puits de shunt alignés avec ceux des blocs de jonction de liaison
ZK4-3P et sectionnable ZK2.5-S-R1.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Fusible Gris, gris foncé ZK2.5-SF 1SNK706410R0000 K706410 50 16.20
Caractéristiques techniques principales UL - CSA Instructions de montage
1SNK162090V0014 Capacité de raccordement IEC 26 ... 12 AWG Rail TH 35-7.5,
TH 35-15
0.2 ... 4 mm²
Rigide
Longueur à
11 mm
1 conducteur
Souple
par connexion
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG dénuder 0.433 in
0.22 ... 2.5 mm²
Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
2 conducteurs Souple avec embout double 0.22 ... 0.5 mm² 26 ... 20 AWG Outil Tournevis plat
par connexion (pour conduc teur Ø 3.5 mm
souple sans embout) Ø 0.138 in
Courant nominal / Section nominale 6.3 A / 2.5 mm² 16 A / 12 AWG
ZK2.5-SF
Tension nominale 500 V 300 V
Tension de tenue aux chocs 6000 V
Indice de protection IP20 NEMA 1
63.1 2.48"
Il faut déconnecter le porte-fusible avant tout remplacement de fusible. Installez votre fusible en toute sécurité,
sans toucher de pièces sous tension. Placez le fusible dans les crochets du cache du porte-fusible. Ainsi,
lorsque le cache est fermé, le fusible est parfaitement en place dans le porte-fusible.
81.5 3.21" 74 2.91" Disposition Ensemble composé d'un bloc de jonction pour Protection contre les courts- 2.5 W
circuits et les surcharges
séparée
fusibles et intégrant des blocs de jonction sans
fusibles
Protection exclusive contre les
courts-circuits 4 W
Disposition Ensemble composé de 5 blocs de jonction pour Protection contre les courts- 1.6 W
composée fusibles circuits et les surcharges
Protection exclusive contre les 4 W
courts-circuits
24.6 0.97"
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
Pas 6 mm 0.236 in site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 Butées d’arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 20 5.30
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK2.5-3P 1SNK705911R0000 K705911 20 2.42
1 2 3 Barrettes de 2 pôles 41 A Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles JB6-3 1SNK906303R0000 K906303 50 2.10
4 pôles JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles JB6-5 1SNK906305R0000 K906305 50 3.60
3 4 10 pôles JB6-10 1SNK906310R0000 K906310 20 7.40
50 pôles JB6-50 1SNK906350R0000 K906350 10 38.10
4 Séparateurs 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.44
de circuits
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
5 6 Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.41
6 Connecteurs Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.23
de test
7 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
8 Repérage Carte vierge Blanc MC612 1SNK150000R0000 K150000 22 10.00
7 8 MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20 1SNK162021S0301
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
3/32 | ABB Marché industrie
