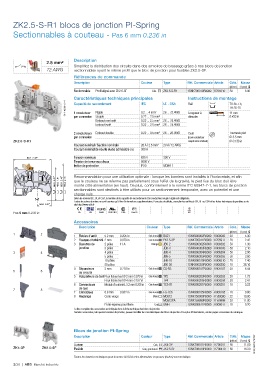

P. 316
ZK2.5-S-R1 blocs de jonction PI-Spring
Sectionnables à couteau - Pas 6 mm 0.236 in
Description
2.5 mm²
Simplifiez la distribution des circuits dans des armoires de brassage grâce à nos blocs de jonction
12 AWG sectionnables ayant le même profil que le bloc de jonction pour fusibles ZK2.5-SF.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Sectionnable Profil aligné avec ZK2.5-SF Gris ZK2.5-S-R1 1SNK706310R0000 K706310 50 8.90
Caractéristiques techniques principales Instructions de montage
1SNK162088V0014 Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
26 ... 12 AWG
0.2 ... 4 mm²
Rigide
1 conducteur
11 mm
Longueur à
Souple
par connexion
Embout non isolé 0.22 ... 2.5 mm² 26 ... 14 AWG dénuder 0.433 in
0.22 ... 2.5 mm²
Embout isolé 0.22 ... 2.5 mm² 26 ... 14 AWG
2 conducteurs Embout double 0.22 ... 0.5 mm² 26 ... 20 AWG Outil Tournevis plat
par connexion (pour conduc teur Ø 3.5 mm
ZK2.5-S-R1 souple sans embout) Ø 0.138 in
Courant nominal / Section nominale 20 A / 2.5 mm² 20 A / 12 AWG
Courant nominal de courte durée admissible (1s) 300 A
63.1 2.48" Tension nominale 630 V 300 V
Tension de tenue aux chocs 6000 V
Indice de protection IP20 NEMA 1
56.1 2.21" 48.6 1.91" 62.9 2.48" 55.4 2.18" Recommandation pour une utilisation optimale : lorsque les borniers sont installés à l'horizontale, et afin
que le couteau ne se referme pas partiellement sous l'effet de la gravité, le pied fixe du bloc doit être
monté côté alimentation (en haut). De plus, conformément à la norme IEC 60947-7-1, les blocs de jonction
sectionnables sont destinés à être utilisés pour un sectionnement temporaire, avec un potentiel et une
charge nuls.
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
24.6 0.97" site http://www.abb.fr
Pas 6 mm 0.236 in CE CB RoHS USR CNR CSA Gost R BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2 0.205 in
1 Butées d’arrêt 5.2 mm Gris foncé BAZ1 1SNK900002R0000 K900002 20 5.30
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK2.5-3P 1SNK705911R0000 K705911 20 2.42
3 Barrettes de 2 pôles 41 A Orange JB6-2 1SNK906302R0000 K906302 50 1.30
jonction 3 pôles JB6-3 1SNK906303R0000 K906303 50 2.10
3 4 4 pôles JB6-4 1SNK906304R0000 K906304 50 2.90
5 pôles JB6-5 1SNK906305R0000 K906305 50 3.60
10 pôles JB6-10 1SNK906310R0000 K906310 20 7.40
50 pôles JB6-50 1SNK906350R0000 K906350 10 38.10
4 Séparateurs 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.44
5 6 de circuits
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.41
6 Connecteurs Module d'extrémité, 5.2 mm 0.205 in Gris foncé TC5-R1 1SNK900201R0000 K900201 10 5.23
7 8 de test
7 Entretoises 0.8 mm 0.031 in Gris foncé ES-TC6 1SNK900105R0000 K900105 10 0.80
8 Repérage Carte vierge Blanc MC612 1SNK150000R0000 K150000 22 10.00
MC612PA 1SNK159999R0000 K159999 20 11.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Blocs de jonction PI-Spring
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Liaison Gris ZK4-3P 1SNK706011R0000 K706011 50 11.00 1SNK162037S0301
ZK4-3P ZK2.5-SF Fusible Gris, gris foncé ZK2.5-SF 1SNK706410R0000 K706410 50 16.20
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
3/30 | ABB Marché industrie
