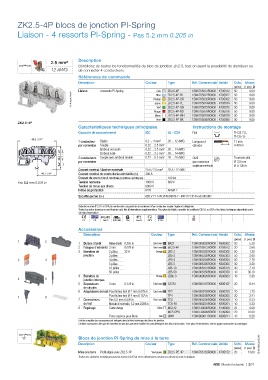

P. 307
ZK2.5-4P blocs de jonction PI-Spring
Liaison - 4 ressorts PI-Spring - 0.205 in
Pas 5.2 mm
Description
2.5 mm²
Bénéficiez de toutes les fonctionnalités du bloc de jonction ZK2.5, tout en ayant la possibilité de distribuer ou
12 AWG de connecter 4 conducteurs.
Références de commande
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
50
4 ressorts PI-Spring
Liaison
ZK2.5-4P
9.00
1SNK705012R0000 K705012
Gris
1SNK162070V0014 Orange ZK2.5-4P-BL 1SNK705022R0000 K705022 50 9.00
Bleu
9.00
ZK2.5-4P-OR
1SNK705032R0000 K705032
50
Jaune
9.00
1SNK705075R0000 K705075
Vert ZK2.5-4P-YL 1SNK705074R0000 K705074 50 9.00
ZK2.5-4P-GN
50
Rouge ZK2.5-4P-RD 1SNK705076R0000 K705076 50 9.00
Blanc ZK2.5-4P-WH 1SNK705079R0000 K705079 50 9.00
Noir ZK2.5-4P-BK 1SNK705080R0000 K705080 50 9.00
ZK2.5-4P
Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
80.2 3.16" 26 ... 12 AWG
1 conducteur Rigide 0.2 ... 4 mm² Longueur à 11 mm
par connexion Souple 0.22 ... 2.5 mm² 26 ... 14 AWG dénuder 0.433 in
Embout non isolé
0.22 ... 2.5 mm²
49.2 1.94" 41.7 1.64" 2 conducteurs Souple avec embout double 0.22 ... 2.5 mm² 26 ... 14 AWG Outil Tournevis plat
Embout isolé
0.22 ... 0.5 mm²
26 ... 20 AWG
par connexion (pour conduc teur Ø 3.5 mm
souple sans embout) Ø 0.138 in
Courant nominal / Section nominale 24 A / 2.5 mm² 20 A / 12 AWG
40.1 1.58" Courant nominal de courte durée admissible (1s) 300 A
Courant de court-circuit nominal (conditions spécifiques) 100 kA
Pas 5.2 mm 0.205 in Tension nominale 1000 V 600 V
Tension de tenue aux chocs 8000 V
Indice de protection IP20 NEMA 1
Sécurité accrue Ex e 693 V 21 A IEC/EN 60079-7 - IM2 II 2 GD Ex eb I/IIC/IIIC
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R ATEX IECEx BV
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
1 2
1 Butées d’arrêt Butées d’arrêt 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 20 5.30
2 Flasques d'extrémité 2 mm 0.079 in Gris foncé EK2.5-4P 1SNK705912R0000 K705912 20 2.68
3 Barrettes de 2 pôles 32 A Orange JB5-2 1SNK905302R0000 K905302 50 1.30
jonction 3 pôles JB5-3 1SNK905303R0000 K905303 50 2.00
3 4 4 pôles JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles JB5-50 1SNK905350R0000 K905350 10 36.10
4 Barrettes de Orange JB85-3 1SNK900603R0000 K900603 10 2.80
5 6 jonction interpas
5 Séparateurs 3 mm 0.118 in Gris foncé CS-R3 1SNK900107R0000 K900107 20 6.44
de circuits
6 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
7 8 Pour fiches test Ø 4 mm 0.157 in TP4 1SNK900205R0000 K900205 20 2.41
7 Connecteurs Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.23
de test Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.23
8 Repérage Carte vierge Blanc MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Blocs de jonction PI-Spring de mise à la terre
Description Couleur Type Réf. Commerciale Article Colis. Masse 1SNK162025S0301
(pièce) (1 pce) g
Mise à la terre Profil aligné avec ZK2.5-4P Vert-jaune ZK2.5-PE-4P 1SNK705152R0000 K705152 20 13.60
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
ABB Marché industrie | 3/21
