P. 324

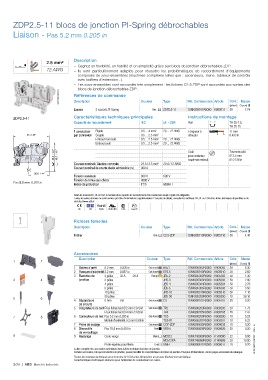

ZDP2.5-11 blocs de jonction PI-Spring débrochables
Liaison - Pas 5.2 mm 0.205 in
Description
2.5 mm²
– Gagnez en flexibilité, en fiabilité et en simplicité grâce aux blocs de jonction débrochables ZDP.
12 AWG – Ils sont particulièrement adaptés pour résoudre les problématiques de raccordement d'équipements
composés de sous-ensembles (machines complexes telles que : ascenseurs, trains, tableaux de contrôle
avec boîtiers d'extension...).
– Les sous-ensembles sont raccordés très simplement : les fichiers C2.5 ZDP sont raccordés aux sorties des
blocs de jonction débrochables ZDP.
1SNK162009F0014 Références de commande
Colis.
Description
Couleur
Masse
Réf. Commerciale Article
Type
(pièce) (1 pce) g
Liaison 2 ressorts PI-Spring Gris ZDP2.5-11 1SNK805011R0000 K805011 50 7.74
ZDP2.5-11 Caractéristiques techniques principales Instructions de montage
Capacité de raccordement IEC UL - CSA Rail TH 35-7.5,
TH 35-15
1 conducteur Rigide 0.5 ... 4 mm² 20 ... 12 AWG Longueur à 11 mm
63 2.48" par connexion Souple 0.5 ... 2.5 mm² dénuder 0.433 in
Embout non isolé 0.5 ... 2.5 mm² 20 ... 12 AWG
Embout isolé 0.5 ... 2.5 mm² 20 ... 12 AWG
50.2 1.98" 42.7 1.68" Outil Tournevis plat
Ø 3.5 mm
(pour conducteur
Courant nominal / Section nominale 24 A / 2.5 mm² 20 A / 12 AWG souple sans embout) Ø 0.138 in
Courant nominal de courte durée admissible (1s) 300 A
35.8 1.41"
Tension nominale 800 V 600 V
Tension de tenue aux chocs 8000 V
Pas 5.2 mm 0.205 in
Indice de protection IP20 NEMA 1
Selon les normes IEC, UL et CSA, la mention de la capacité de raccordement d'un conducteur souple / rigide est obligatoire.
Toutes les autres données ne sont fournies qu'à titre d'informations supplémentaires. Pour plus de détails, consulter les certificats CB, UL ou CSA et les fiches techniques disponibles sur le
site http://www.abb.fr
CE CB RoHS USR CNR CSA Gost R
Fichiers femelles
Description Couleur Type Réf. Commerciale Article Colis. Masse
(pièce) (1 pce) g
Fichier Gris C2.5-ZDP 1SNK805710R0000 K805710 50 4.40
Accessoires
Description Couleur Type Réf. Commerciale Article Colis. Masse
1 2
(pièce) (1 pce) g
1 Butées d’arrêt 5.2 mm 0.205 in Gris foncé BAZ1 1SNK900002R0000 K900002 50 5.30
2 Flasques d'extrémité 2.2 mm 0.087 in Gris foncé EP2.5 1SNK605910R0000 K605910 20 2.60
3 Barrettes de 2 pôles 32 A 30 A Orange JB5-2 1SNK905302R0000 K905302 50 1.30
3 4 jonction 3 pôles JB5-3 1SNK905303R0000 K905303 50 2.00
4 pôles JB5-4 1SNK905304R0000 K905304 50 2.70
5 pôles JB5-5 1SNK905305R0000 K905305 50 3.50
10 pôles JB5-10 1SNK905310R0000 K905310 30 7.10
50 pôles JB5-50 1SNK905350R0000 K905350 10 36.10
5 6
4 Séparateurs 0 mm 0 in Gris foncé CS 1SNK900101R0000 K900101 20 0.20
de circuits
5 Adaptateurs de test Pour fiches test Ø 2 mm 0.079 in Gris foncé TP2 1SNK900203R0000 K900203 20 1.73
Pour fiches test Ø 4 mm 0.160 in TP4 1SNK900205R0000 K900205 20 2.41
7 8 6 Connecteurs de test Pas 5.2 mm 0.205 in Gris foncé TC5 1SNK900200R0000 K900200 10 5.23
Module d'extrémité, 5.2 mm 0.205 in TC5-R1 1SNK900201R0000 K900201 10 5.23
7 Pions de codage Gris foncé COP-ZDP 1SNK900635R0000 K900635 10 0.20
8 Dispositifs Pas 10.4 mm 0.410 in Noir VRD-5 1SNK900626R0000 K900626 20 0.20
de verrouillage
9 9 Repérage Carte vierge Blanc MC512 1SNK140000R0000 K140000 22 9.00
MC512PA 1SNK149999R0000 K149999 20 10.00 1SNK162012S0301 - Rév. B
Porte-repères pour filerie Gris UMH 1SNK900611R0000 K900611 10 0.20
La liste complète des accessoires est indiquée dans la fiche technique des blocs de jonction.
Certains accessoires, tels que les barrettes de jonction, peuvent modifier les caractéristiques des blocs de jonction. Pour plus d'informations, voir les pages accessoires du catalogue.
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Caractéristiques techniques données pour l'utilisation de conducteurs en cuivre.
3/38 | ABB Marché industrie
