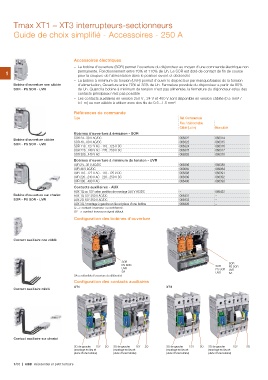

Tmax XT1 – XT3 interrupteurs-sectionneurs
Guide de choix simplifié - Accessoires - 250 A

1 Accessoires électriques

Bobine d'ouverture non câblée – La bobine d'ouverture (SOR) permet l'ouverture du disjoncteur au moyen d'une commande électrique non
SOR - PS SOR - UVR permanente. Fonctionnement entre 70% et 110% de Un. Le SOR est doté de contact de fin de course
pour la coupure de l'alimentation dans le position ouvert et déclenché
Bobine d'ouverture câblée
SOR - PS SOR - UVR – La bobine à minimum de tension (UVR) permet d'ouvrir le disjoncteur par manque/baisse de la tension
d'alimentation, Ouverture entre 70% et 35% de Un. Fermeture possible du disjoncteur a partir de 85%
Bobine d'ouverture sur chariot de Un. Quand la bobine à minimum de tension n'est pas alimentée, la fermeture du disjoncteur et/ou des
SOR - PS SOR - UVR contacts principaux n'est pas possible

– Les contacts auxiliaires en version 250 V , 24 V et 400 V sont disponible en version câblée (0.5 mm² /
l=1 m) ou non câblée à utiliser avec des fils de 0.5...1.5 mm².

Références de commande Réf. Commerciale Non câblé
Fixe / débrochable
Type Câblé (L=1m) 066314
066315
Bobines d'ouverture à émission - SOR 066322 066316
SOR 24...30 V AC/DC 066323 066317
SOR 48...60 V AC/DC 066324 066318
SOR 110...127 V AC - 110...125 V DC 066325
SOR 220...240 V AC - 220...250 V DC 066326 066389
SOR 380...440 V AC 069064
066396 066391
Bobines d'ouverture à minimum de tension - UVR 069065 066392
UVR 24...30 V AC/DC 066398 066393
UVR 48 V AC/DC 066399
UVR 110...127 V AC - 110...125 V DC 066400 066422
UVR 220...240 V AC - 220…250 V DC –
UVR 380...400 V AC – –
066431 –
Contacts auxiliaires - AUX 066433
AUX 1Q ou 1SY selon position de montage 250 V AC/DC 066426
AUX 1Q 1SY 250 V AC/DC
AUX 2Q 1SY 250 V AC/DC
AUX 3Q / montage à gauche en lieu et place d'une bobine
Q => contact inverseur ou vert/fermé.
SY => contact inverseur signal défaut.

Configuration des bobines d'ouverture

Contact auxiliaire non câblé

SOR SOR SOR
PS SOR PS SOR PS SOR
UVR UVR UVR
SA SA
SA = solénoïde d'ouverture du différentiel
Contact auxiliaire câblé XT3
Configuration des contacts auxiliaires

XT1

Contact auxiliaire sur chariot

3Q de gauche 1SY 2Q 3Q de gauche 1SY 2Q 3Q de gauche 1SY 3Q 3Q de gauche 1SY 3Q
(montage en lieu et (montage en lieu et (montage en lieu et
place d'une bobine) place d'une bobine) place d'une bobine) (montage en lieu et

place d'une bobine)

1/86 | ABB Résidentiel et petit tertiaire
