P. 101

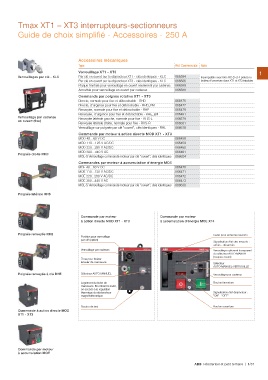

Tmax XT1 – XT3 interrupteurs-sectionneurs
Guide de choix simplifié - Accessoires - 250 A
Accessoires mécaniques Réf. Commerciale Nota
Type
Verrouillages par clé - KLC Verrouillage XT1 - XT3 066594 Incompatible avec bloc RC (3 et 4 pôles) ou 1
Par clé en ouvert sur le disjoncteur XT1 - clés identiques - KLC 066606 bobine d'ouverture dans XT1 et XT3 tripolaire
Verrouillage par cadenas Par clé en ouvert sur le disjoncteur XT3 - clés identiques - KLC 066589
en ouvert (fixe) Plaque frontale pour verrouillage en ouvert seulement par cadenas 066588
Poignée droite RHD Amovible pour verrouillage en ouvert par cadenas
Poignée latérale RHS Commande par poignée rotative XT1 - XT3 066475
Directe, normale pour fixe et débrochable - RHD 066477
Directe, d'urgence pour fixe et débrochable - RHD_EM 066479
Renvoyée, normale pour fixe et débrochable - RHE 066481
Renvoyée, d'urgence pour fixe et débrochable - RHE_EM 066579
Renvoyée latérale gauche, normale pour fixe - RHS-L 066581
Renvoyée latérale droite, normale pour fixe - RHS-R 066618
Verrouillage sur poignée par clé "ouvert", clés identiques - RHL
Commande par moteur à action directe MOD XT1 - XT3 066458
MOD 48…60 V DC 066459
MOD 110…125 V AC/DC 066460
MOD 220...250 V AC/DC 066461
MOD 380…440 V AC 066624
MOL-S Verrouillage commande moteur par clé "ouvert", clés identiques
Commandes par moteur à accumulation d'énergie MOE 066470
MOE 48…60 V DC 066471
MOE 110…125 V AC/DC 066472
MOE 220...250 V AC/DC 066473
MOE 380…440 V AC 066630
MOL-S Verrouillage commande moteur par clé "ouvert", clés identiques
Poignée renvoyée RHE Commande par moteur Commande par moteur
à action directe MOD XT1 - XT3 à accumulation d'énergie MOE XT4
Poignée renvoyée à clé RHE
Position pour verrouillage Levier pour armer les ressorts
Commande à action directe MOD par clé (option) Signalisation état des ressorts :
XT1 - XT3 armés - désarmés
Verrouillage par cadenas Verrouillage optionnel transparent
du sélecteur AUTO-MANUEL
Zone pour insérer (toujours fourni)
le levier de manœuvre Sélecteur
AUTO-MANUEL-VERROUILLÉ
Sélecteur AUTO-MANUEL
Verrouillage par cadenas
Logement du levier de
manœuvre. En retirant le levier, Bouton fermeture
on accède à la régulation
thermique du déclencheur Signalisation état disjoncteur :
magnétothermique "ON" - "OFF"
Bouton de test Bouton ouverture
Commande par moteur
à accumulation MOE
ABB Résidentiel et petit tertiaire | 1/87
