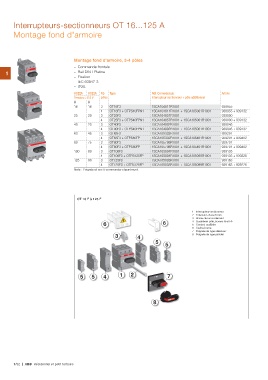

Interrupteurs-sectionneurs OT 16...125 A
Montage fond d'armoire

Montage fond d'armoire, 3-4 pôles

– Commande frontale

1 – Rail DIN / Platine

– Fixation
– IEC 60947-3
– IP20.

AC22A AC23A Nb Type Réf. Commerciale Article
Tension ≤ 415 V pôles Interrupteur-sectionneur + pôle additionnel
AA 938955
16 16 3 OT16F3 1SCA104811R1001 938955 + 939132
1SCA104811R1001 + 1SCA105001R1001 939000
4 OT16F3 + OTPS40FPN1 1SCA104857R1001 939000 + 939132
25 20 3 OT25F3 1SCA104857R1001 + 1SCA105001R1001 939045
1SCA104902R1001 939045 + 939132
4 OT25F3 + OTPS40FPN1 1SCA104902R1001 + 1SCA105001R1001 939291
40 23 3 OT40F3 1SCA105332R1001 939291 + 939402
1SCA105332R1001 + 1SCA105461R1001 939701
4 OT40F3 + OTPS40FPN1 1SCA105798R1001 939701 + 939402
63 45 3 OT63F3 1SCA105798R1001 + 1SCA105461R1001 939135
1SCA105004R1001 939135 + 939226
4 OT63F3 + OTPS80FP 1SCA105004R1001 + 1SCA105099R1001 939163
80 75 3 OT80F3 1SCA105033R1001 939163 + 939226
1SCA105033R1001 + 1SCA105099R1001
4 OT80F3 + OTPS80FP
100 80 3 OT100F3

4 OT100F3 + OTPS125FP
125 90 3 OT125F3

4 OT125F3 + OTPS125FP

Note : Poignée et axe à commander séparément.

OT 16 F à 125 F

1 Interrupteur-sectionneur
2 Extension d'axe 6 mm
3 Borne de raccordement
4 Quatrième pôle, bornes N et PE
5 Contact auxiliaire
6 Cache-borne
7 Poignée de type sélecteur
8 Poignée de type pistolet
