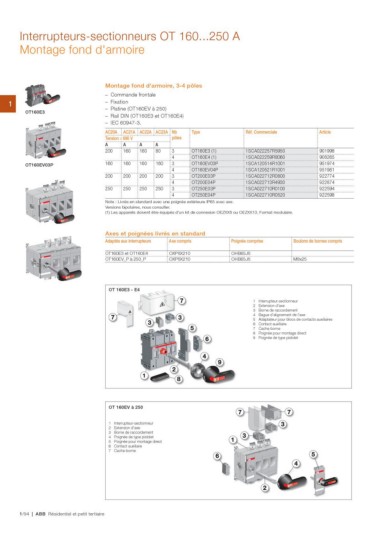

Interrupteurs-sectionneurs OT 160...250 A
Montage fond d'armoire

Montage fond d'armoire, 3-4 pôles

1 – Commande frontale
– Fixation
OT160E3 – Platine (OT160EV à 250)
– Rail DIN (OT160E3 et OT160E4)
OT160EV03P – IEC 60947-3.

AC20A AC21A AC22A AC23A Nb Type Réf. Commerciale Article

Tension ≤ 690 V pôles 901998
906265
A AAA 951974
951981
200 160 160 80 3 OT160E3 (1) 1SCA022257R5950 922774
922874
4 OT160E4 (1) 1SCA022259R8060 922594
922598
160 160 160 160 3 OT160EV03P 1SCA120514R1001

4 OT160EV04P 1SCA120521R1001

200 200 200 200 3 OT200E03P 1SCA022712R0800

4 OT200E04P 1SCA022713R4930

250 250 250 250 3 OT250E03P 1SCA022710R0100

4 OT250E04P 1SCA022710R0520

Note : Livrés en standard avec une poignée extérieure IP65 avec axe.
Versions bipolaires, nous consulter.
(1) Les appareils doivent être équipés d’un kit de connexion OEZXX6 ou OEZXX13. Format modulaire.

Axes et poignées livrés en standard

Adaptés aux interrupteurs Axe compris Poignée comprise Boulons de bornes compris
M8x25
OT160E3 et OT160E4 OXP6X210 OHB65J6
OT160EV_P à 250_P OXP6X210 OHB65J6

OT 160E3 - E4

1 Interrupteur-sectionneur
2 Extension d'axe
3 Borne de raccordement
4 Bague d'alignement de l'axe
5 Adaptateur pour blocs de contacts auxiliaires
6 Contact auxiliaire
7 Cache-borne
8 Poignée pour montage direct
9 Poignée de type pistolet

OT 160EV à 250

1 Interrupteur-sectionneur
2 Extension d'axe
3 Borne de raccordement
4 Poignée de type pistolet
5 Poignée pour montage direct
6 Contact auxiliaire
7 Cache-borne
