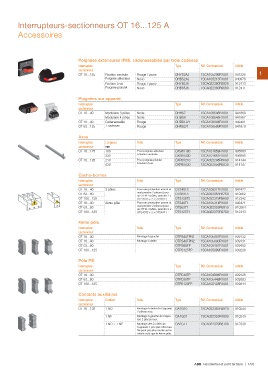

Interrupteurs-sectionneurs OT 16...125 A
Accessoires

I Poignées extérieures IP65, cadenassables par trois cadenas
ON
O Interrupteur Fixation centrale Rouge / jaune Type Réf. Commerciale Article 1
OFF sectionneur Poignée sélecteur Noire
OT 16...125 Rouge / jaune OHYS2AJ 1SCA105296R1001 941226
O Fixation à vis Noire OHBS2AJ 1SCA105213R1001 940978
Poignée pistolet OHY65J6 1SCA022380R9820 912413
OHB65J6 1SCA022380R9660 912411

Poignées sur appareil

Interrupteur Type Réf. Commerciale Article
sectionneur
OT 16...40 Modulaire 3 pôles Noire OHBS7 1SCA108546R1001 941869
Noire OHBS8 1SCA108545R1001 941867
OT 16...40 Modulaire 4 pôles Rouge OHBS12/1 1SCA109094R1001 942481
OT 63...125 Rouge OHRS2/1 1SCA108599R1001 941879
Cadenassable
1 cadenas

Axes Longueur Nota Type Réf. Commerciale Article
mm
Interrupteur 180 Pour poignée sélecteur OXS6X180 1SCA101659R1001 936583
sectionneur 330 à fixation centrale OXS6X330 1SCA101661R1001 936585
OT 16...125 210 OXP6X210 1SCA022295R6080 914144
430 Pour poignée pistolet OXP6X430 1SCA022056R6030 914147
OT 16...125 à fixation à vis

Cache-bornes

Interrupteur Nota Type Réf. Commerciale Article
sectionneur
OT 16...40 3 pôles Pour une protection amont et OTS40T3 1SCA105317R1001 942472
OT 63...80 4ème pôle aval prendre 2 pièces (pour OTS63T3 1SCA022353R6750 910262
OT 100...125 un OT16 4 pôles, prendre 2 x OTS125T3 1SCA022379R9680 912342
OT 16...40 OTS40T3 + 2 x OTS40T1 OTS40T1 1SCA105314R1001 942471
OT 63...80 OTS63T1 1SCA022353R6910 910264
OT 100...125 Pour une protection amont et OTS125T1 1SCA022379R9760 912343
aval prendre 2 pièces (pour
un OT16 4 pôles, prendre 2 x
OTS40T3 + 2 x OTS40T1

4ème pôle Nota Type Réf. Commerciale Article

Interrupteur Montage à gauche OTPS40FPN1 1SCA105001R1001 939132
sectionneur Montage à droite OTPS40FPN2 1SCA105000R1001 939131
OT 16...40 OTPS80FP 1SCA105461R1001 939402
OT 16...40 OTPS125FP 1SCA105099R1001 939226
OT 63...80
OT 100...125

Pôle PE Type Réf. Commerciale Article

Interrupteur OTPE40FP 1SCA104995R1001 939126
sectionneur OTPE80FP 1SCA105448R1001 939383
OT 16...40 OTPE125FP 1SCA105128R1001 939244
OT 63...80
OT 100...125

Contacts auxiliaires

Interrupteur Contact Nota Type Réf. Commerciale Article
sectionneur

OT 16...125 1 NO Montage à droite de l'appareil. OA1G10 1SCA022353R4970 910244
2 pièces max. OA1G01 1SCA022353R4890 910243
1 NF OA2G11 1SCA022379R8100 912330
Montage à gauche de l'appa-
1 NO + 1 NF reil. 2 pièces max.

Montage des 2 côtés de
l'appareil. 1 pcs par côté max.
Ne peut pas être monté sur le
même coté que le 4ème pôle.

ABB Résidentiel et petit tertiaire | 1/93
