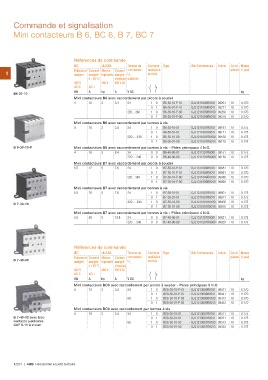

Page 218 - Residentiel

Commande et signalisation
Mini contacteurs B 6, BC 6, B 7, BC 7

Références de commande

IEC UL/CSA Tension de Contacts Type Réf. Commerciale Article Cond. Masse
auxiliaires pièces (1 pce)
1 Puissance Courant Moteur Courant commande montés
assigné assigné triphasés assigné UC kg
B6 30-10
θ ≤ 55 °C d'emploi 50/60 Hz 10 0.170
B 6-30-10-P 10 0.170
400 V 480 V 600 V AC 10 0.170
B 7-30-10 10 0.170
AC-3 AC-1
10 0.175
kW A hp A V AC 10 0.175
10 0.175
Mini contacteurs B6 avec raccordement par picots à souder 10 0.175

4 12 3 3.4 24 1 0 B6-30-10-P-01 GJL1211009R0101 09261 10 0.175
GJL1211009R0011 09271 10 0.175
0 1 B6-30-01-P-01 GJL1211009R8100 09260
GJL1211009R8010 09270 10 0.170
220 … 240 1 0 B6-30-10-P-80 10 0.170
10 0.170
0 1 B6-30-01-P-80 10 0.170

Mini contacteurs B6 avec raccordement par bornes à vis 10 0.175
10 0.175
4 16 3 3.4 24 1 0 B6-30-10-01 GJL1211001R0101 09161 10 0.175
GJL1211001R0011 09171 10 0.175
0 1 B6-30-01-01 GJL1211001R8100 09160
GJL1211001R8010 09170 10 0.175
220 … 240 1 0 B6-30-10-80 10 0.175

0 1 B6-30-01-80

Mini contacteurs B6 avec raccordement par bornes à vis – Pôles principaux 4 N.O.

4 16 3 8.4 24 0 0 B6-40-00-01 GJL1211201R0001 09151

220 ... 240 0 0 B6-40-00-80 GJL1211201R8000 09150

Mini contacteurs B7 avec raccordement par picots à souder

5.5 12 5 7.6 24 1 0 B7-30-10-P-01 GJL1311009R0101 09881
GJL1311009R0011 09891
0 1 B7-30-01-P-01 GJL1311009R8100 09880
GJL1311009R8010 09890
220 … 240 1 0 B7-30-10-P-80

0 1 B7-30-01-P-80

Mini contacteurs B7 avec raccordement par bornes à vis

5.5 20 5 7.6 24 1 0 B7-30-10-01 GJL1311001R0101 09801
GJL1311001R0011 09811
0 1 B7-30-01-01 GJL1311001R8100 09800
GJL1311001R8010 09810
220 … 240 1 0 B7-30-10-80

0 1 B7-30-01-80

Mini contacteurs B7 avec raccordement par bornes à vis – Pôles principaux 4 N.O.

5.5 20 5 13.8 24 0 0 B7-40-00-01 GJL1311201R0001 09821

220 ... 240 0 0 B7-40-00-80 GJL1311201R8000 09820

Références de commande

IEC UL/CSA Tension de Contacts Type Réf. Commerciale Article Cond. Masse
auxiliaires pièces (1 pce)
B 7-40-00 Puissance Courant Moteur Courant commande montés
assigné assigné triphasés assigné UC kg
B 7-40-00 avec bloc
contacts auxiliaires θ ≤ 55 °C d'emploi 10 0.170
CAF 6-11 à visser 10 0.170
400 V 480 V 600 V AC 10 0.170
10 0.170
AC-3 AC-1
10 0.175
kW A hp A V DC 10 0.175
10 0.175
Mini contacteurs BC6 avec raccordement par picots à souder – Pôles principaux 3 N.O. 10 0.175

4 12 3 3.4 24 1 0 BC6-30-10-P-01 GJL1213009R0101 09411

0 1 BC6-30-01-P-01 GJL1213009R0011 09421

60 1 0 BC6-30-10-P-03 GJL1213009R0103 09413

0 1 BC6-30-01-P-03 GJL1213009R0013 09423

Mini contacteurs BC6 avec raccordement par bornes à vis

4 16 3 3.4 24 1 0 BC6-30-10-01 GJL1213001R0101 09311
GJL1213001R0011 09321
0 1 BC6-30-01-01 GJL1213001R0103 09313
GJL1213001R0013 09323
60 1 0 BC6-30-10-03

0 1 BC6-30-01-03
