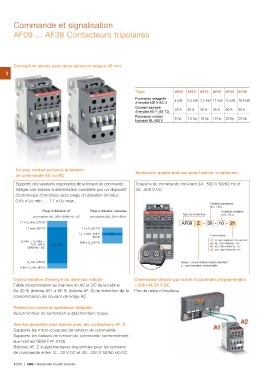

Page 222 - Residentiel

Commande et signalisation
AF09 ... AF38 Contacteurs tripolaires

Conception simple avec deux tailles en largeur 45 mm

1

Types AF09 AF12 AF16 AF26 AF30 AF38
4 kW 5.5 kW 7.5 kW 11 kW 15 kW 18.5 kW
Puissance assignée 25 A 28 A 30 A 45 A 50 A 50 A
d’emploi 400 V AC-3 5 hp 7.5 hp 10 hp 15 hp 20 hp 20 hp
Courant assigné
d’emploi AC-1 (40 °C)
Puissance moteur
triphasé UL 480 V

Un seul contacteur pour la tension Seulement quatre bobines pour faciliter la sélection
de commande AC ou DC
Tensions de commande couvrant 24...500 V 50/60 Hz et
Supporte des variations importantes de la tension de commande 20...500 V DC
Intègre une bobine à alimentation contrôlée par un dispositif
électronique d'interface avec plage d'utilisation étendue Contacts principaux
0.85 x Uc min. ... 1.1 x Uc max. N.O. / N.C.

Plage d’utilisation AF Plage d’utilisation classique Contacts auxiliaires
N.O. / N.C.
pour bobine 100...250 V 50/60 Hz - DC pour bobine 220...230 V 50 Hz Type de contacteur

1.1 x Uc max. (275 V) AF09 Z - 30 - 10 - 21

Uc max. (250 V) 1.1 x Uc (253 V)
Uc = 220...230 V
AACC Code bobine
50 Hz
Uc min. ... Uc max. = AC / DC 0.85 x Uc (187 V) 21 24...60 V 50/60 Hz / 20...60 V DC
100...250 V 12 48...130 V 50/60 Hz - DC
13 100...250 V 50/60 Hz - DC
50/60 Hz - DC 14 250...500 V 50/60 Hz - DC

Uc min. (100 V) Vierge : consommation bobine standard
0.85 x Uc min. (85 V) Z : consommation bobine faible

Consommation d'énergie du panneau réduite Commande directe par sortie d'automate programmable
Faible consommation au maintien en AC et DC de la bobine ≥ 500 mA 24 V DC
De 30 % (bobine AF) à 80 % (bobine AF..Z) de réduction de la Pas de relais d'interface
consommation de courant de tirage AC

Protection contre la surtension intégrée
Aucun limiteur de surtension supplémentaire requis

Des équipements plus fiables avec les contacteurs AF..Z
Supporte les micro-coupures de tension de commande
Supporte les baisses de tension de commande conformément
aux normes SEMI F47-0706
Bobines AF..Z supplémentaires disponibles pour les tensions
de commande entre 12...20 V DC et 48...250 V 50/60 Hz-DC

1/208 | ABB Résidentiel et petit tertiaire
