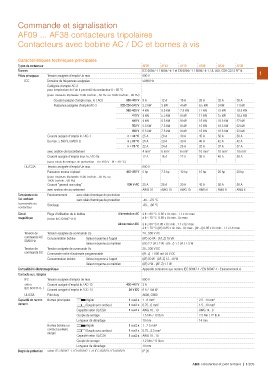

Page 223 - Residentiel

Commande et signalisation
AF09 ... AF38 contacteurs tripolaires
Contacteurs avec bobine AC / DC et bornes à vis

Caractéristiques techniques principales

Types de contacteur AF09 AF12 AF16 AF26 AF30 AF38

Normes IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14 1

Pôles principaux Tension assignée d’emploi Ue max. 690 V

IEC Domaine de fréquences assignées 50/60 Hz

Catégorie d’emploi AC-3
pour température de l’air à proximité du contacteur θ ≤ 60 °C

(pour moteurs triphasés 1500 trs/min., 50 Hz ou 1800 trs/min., 60 Hz)

Courant assigné d’emploi max. Ie / AC3 380-400 V 9 A 12 A 18 A 26 A 32 A 38 A

Puissance assignée d’emploi AC-3 220-230-240 V 2.2 kW 3 kW 4 kW 6.5 kW 9 kW 11 kW

380-400 V 4 kW 5.5 kW 7.5 kW 11 kW 15 kW 18.5 kW

415 V 4 kW 5.5 kW 9 kW 11 kW 15 kW 18.5 kW

440 V 4 kW 5.5 kW 9 kW 15 kW 18.5 kW 22 kW

500 V 5.5 kW 7.5 kW 9 kW 15 kW 18.5 kW 22 kW

690 V 5.5 kW 7.5 kW 9 kW 15 kW 18.5 kW 22 kW

Courant assigné d’emploi Ie / AC-1 θ ≤ 40 °C 25 A 28 A 30 A 45 A 50 A 50 A

Ue max. ≤ 690 V, 50/60 Hz θ ≤ 60 °C 25 A 28 A 30 A 40 A 42 A 42 A

θ ≤ 70 °C 22 A 24 A 26 A 32 A 37 A 37 A

avec section de raccordement 4 mm² 6 mm² 6 mm² 10 mm² 10 mm² 10 mm²

Courant assigné d’emploi max. Ie / AC-8a 12 A 16 A 22 A 30 A 40 A 50 A

(sans relais thermique de protection - Ue 400 V - θ ≤ 40 °C)

UL/CSA Tension assignée d’emploi Ue max. 600 V

Puissance moteur triphasé 440-480 V 5 hp 7.5 hp 10 hp 15 hp 20 hp 20 hp

(pour moteurs triphasés 1500 trs/min., 50 Hz ou 600 V AC 25 A 28 A 30 A 45 A 50 A 50 A
1800 trs/min., 60 Hz)
Courant “general use rating”

avec section de raccordement AWG 10 AWG 10 AWG 10 AWG 8 AWG 8 AWG 8

Température de Fonctionnement avec relais thermique de protection -40...+70 °C
l’air ambiant Stockage sans relais thermique de protection -60...+80 °C

à proximité du
contacteur

Circuit Plage d’utilisation de la bobine Alimentation AC à θ ≤ 60 °C 0.85 x Uc min...1.1 x Uc max
magnétique (selon IEC 60947-4-1) à θ ≤ 70 °C 0.85 x Uc min...Uc max

Alimentation DC à θ ≤ 60 °C 0.85 x Uc min...1.1 x Uc max
à θ ≤ 70 °C (AF) 0.85 x Uc min...Uc max - (AF..Z) 0.85 x Uc min...1.1 x Uc max

Tension de Tension assignée de commande Uc 24...500 V AC
commande AC (AF) 50 VA - (AF..Z) 16 VA
50/60 Hz Consommation bobine Valeur moyenne à l’appel (AF) 2.2 VA / 2 W - (AF..Z) 1.7 VA / 1.5 W

Valeur moyenne au maintien

Tension de Tension assignée de commande Uc 20...500 V DC
(AF..Z) ≥ 500 mA 24 V DC
commande DC Commande sortie d’automate programmable

Consommation bobine Valeur moyenne à l’appel (AF) 50 W - (AF..Z) 12...16 W

Valeur moyenne au maintien (AF) 2 W - (AF..Z) 1.7 W

Compatibilité électromagnétique Appareils conformes aux normes IEC 60947-1 / EN 60947-1 - Environnement A

Contacts aux. intégrés

IEC Tension assignée d’emploi Ue max. 690 V

selon Courant assigné d’emploi Ie / AC-15 400-440 V 3 A
24 V DC 6 A / 144 W
IEC 60947-5-1 Courant assigné d’emploi Ie / DC-13

UL/CSA Pilot duty A600, Q600

Capacité de raccor- Bornes principales Rigide 1 ou 2 x 1...6 mm² 2.5...10 mm²
dement Souple avec embout 1 ou 2 x 0.75...6 mm² 1.5...10 mm²

Capacité selon UL/CSA 1 ou 2 x AWG 16...10 AWG 14...8

Couple de serrage 1.5 Nm / 13 lb.in 2.5 Nm / 22 lb.in

Longueur de dénudage 10 mm 14 mm

Bornes bobine ou Rigide 1 ou 2 x 1...2.5 mm²
contact auxiliaire Souple avec embout 1 ou 2 x 0.75...2.5 mm²
intégré Capacité selon UL/CSA 1 ou 2 x AWG 18...14

Couple de serrage 1.2 Nm / 11 lb.in

Longueur de dénudage 10 mm

Degré de protection selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529 IP 20
