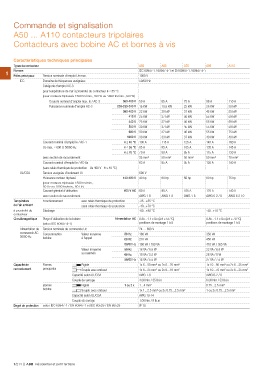

Commande et signalisation
A50 ... A110 contacteurs tripolaires
Contacteurs avec bobine AC et bornes à vis

Caractéristiques techniques principales

Types de contacteur A50 A63 A75 A95 A110

1 Normes Tension nominale d’emploi Ue max. IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1
Pôles principaux 1000 V

IEC Domaine de fréquences assignées 50/60 Hz

Catégorie d’emploi AC-3

pour température de l’air à proximité du contacteur θ ≤ 55 °C

(pour moteurs triphasés 1500 trs/min., 50 Hz ou 1800 trs/min., 60 Hz)

Courant nominal d’emploi max. Ie / AC-3 380-400 V 50 A 65 A 75 A 96 A 110 A

Puissance nominale d’emploi AC-3 220-230-240 V 15 kW 18.5 kW 22 kW 25 kW 30 kW

380-400 V 22 kW 30 kW 37 kW 45 kW 55 kW

415 V 25 kW 37 kW 40 kW 55 kW 59 kW

440 V 25 kW 37 kW 40 kW 55 kW 59 kW

500 V 30 kW 37 kW 45 kW 55 kW 59 kW

690 V 30 kW 37 kW 40 kW 55 kW 75 kW

1000 V 30 kW 33 kW 37 kW 40 kW 40 kW

Courant nominal d’emploi Ie / AC-1 θ ≤ 40 °C 100 A 115 A 125 A 145 A 160 A

Ue max. ≤ 690 V, 50/60 Hz θ ≤ 55 °C 85 A 95 A 105 A 135 A 145 A

θ ≤ 70 °C 70 A 80 A 85 A 115 A 130 A

avec section de raccordement 35 mm² 50 mm² 50 mm² 50 mm² 70 mm²

Courant nominal d’emploi Ie / AC-8a 63 A 85 A 95 A 120 A 140 A

(sans relais thermique de protection - Ue 400 V - θ ≤ 40 °C)

UL/CSA Tension assignée d’isolement Ui 600 V

Puissance moteur triphasé 440-480 V 40 hp 60 hp 60 hp 60 hp 75 hp

(pour moteurs triphasés 1500 trs/min., 600 V AC 80 A 90 A 105 A 125 A 140 A
50 Hz ou 1800 trs/min., 60 Hz)
Courant général d’utilisation

avec section de raccordement AWG 1-8 AWG 1-8 AWG 1-8 AWG 6-2 / 0 AWG 6-2 / 0

Température Fonctionnement avec relais thermique de protection -25...+55 °C
de l’air ambiant Stockage sans relais thermique de protection -40...+70 °C
-60...+80 °C
à proximité du -40...+70 °C
contacteur Plage d’utilisation de la bobine Alimentation AC 0.85...1.1 x Uc (à θ ≤ 55 °C)
Circuit magnétique (selon IEC 60947-4-1) positions de montage 1 à 5 0.85...1.1 x Uc (à θ ≤ 70 °C)
positions de montage 1 à 5

Alimentation de Tension nominale de commande Uc 24 … 690 V
180 VA
commande AC Consommation Valeur moyenne 50 Hz 210 VA 350 VA
50/60 Hz à l’appel 60 Hz 450 VA
bobine

50/60 Hz 190 VA / 180 VA 410 VA / 365 VA

Valeur moyenne 50 Hz 18 VA / 5.5 W 22 VA / 6.5 W
au maintien 60 Hz 18 VA / 5.5 W 26 VA / 8 W

50/60 Hz 18 VA / 5.5 W 27 VA / 7.5 W

Capacité de Bornes Rigide 1x 6…50 mm² ou 2x 6…25 mm² 1x 10…95 mm² ou 2x 6…35 mm²
raccordement principales Souple avec embout 1x 6…25 mm² ou 2x 6…16 mm² 1x 10…70 mm² ou 2x 6…35 mm²

Capacité selon UL/CSA AWG 1-8 AWG 6-2 / 0

Couple de serrage 4.00 Nm / 35 lb.in 6.00 Nm / 53 lb.in

Bornes Rigide 1 ou 2 x 1…4 mm² 0.75…2.5 mm²
bobine Souple avec embout 1x 1…2.5 mm² ou 2x 0.75…2.5 mm² 1 ou 2x 0.75…2.5 mm²

Capacité selon UL/CSA AWG 18-14

Couple de serrage 1.00 Nm / 9 lb.in

Degré de protection selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529 IP 10
