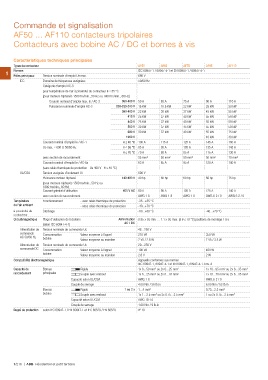

Page 230 - Residentiel

Commande et signalisation
AF50 ... AF110 contacteurs tripolaires
Contacteurs avec bobine AC / DC et bornes à vis

Caractéristiques techniques principales

Types de contacteur AF50 AF63 AF75 AF95 AF110

1 Normes Tension nominale d’emploi Ue max. IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1
Pôles principaux 690 V

IEC Domaine de fréquences assignées 50/60 Hz

Catégorie d’emploi AC-3

pour température de l’air à proximité du contacteur θ ≤ 55 °C

(pour moteurs triphasés 1500 trs/min., 50 Hz ou 1800 trs/min., 60 Hz)

Courant nominal d’emploi max. Ie / AC-3 380-400 V 50 A 65 A 75 A 96 A 110 A

Puissance nominale d’emploi AC-3 220-230-240 V 15 kW 18.5 kW 22 kW 25 kW 30 kW

380-400 V 22 kW 30 kW 37 kW 45 kW 55 kW

415 V 25 kW 37 kW 40 kW 55 kW 59 kW

440 V 25 kW 37 kW 40 kW 55 kW 59 kW

500 V 30 kW 37 kW 45 kW 55 kW 59 kW

690 V 30 kW 37 kW 40 kW 55 kW 75 kW

1000 V – – – 40 kW 40 kW

Courant nominal d’emploi Ie / AC-1 θ ≤ 40 °C 100 A 115 A 125 A 145 A 160 A

Ue max. ≤ 690 V, 50/60 Hz θ ≤ 55 °C 85 A 95 A 105 A 135 A 145 A

θ ≤ 70 °C 70 A 80 A 85 A 115 A 130 A

avec section de raccordement 35 mm² 50 mm² 50 mm² 50 mm² 70 mm²

Courant nominal d’emploi Ie / AC-8a 63 A 85 A 95 A 120 A 140 A

(sans relais thermique de protection - Ue 400 V - θ ≤ 40 °C)

UL/CSA Tension assignée d’isolement Ui 600 V

Puissance moteur triphasé 440-480 V 40 hp 60 hp 60 hp 60 hp 75 hp

(pour moteurs triphasés 1500 trs/min., 50 Hz ou 600 V AC 80 A 90 A 105 A 125 A 140 A
1800 trs/min., 60 Hz)
Courant général d’utilisation

avec section de raccordement AWG 1-8 AWG 1-8 AWG 1-8 AWG 6-2 / 0 AWG 6-2 / 0

Température Fonctionnement - avec relais thermique de protection -25...+55 °C
de l’air ambiant - sans relais thermique de protection -40...+70 °C

à proximité du Stockage -60...+80 °C -40...+70 °C
contacteur

Circuit magnétique Plage d’utilisation de la bobine Alimentation 0.85 x Uc min. … 1.1 x Uc max. (à θ ≤ 70 °C) positions de montage 1 à 5
(selon IEC 60947-4-1) AC / DC

Alimentation de Tension nominale de commande Uc 48…250 V
commande 210 VA
AC 50/60 Hz Consommation Valeur moyenne à l’appel 7 VA / 2.8 W 350 VA
bobine Valeur moyenne au maintien 7 VA / 3.5 W

Alimentation de Tension nominale de commande Uc 20…250 V
commande DC 190 VA
Consommation Valeur moyenne à l’appel 2.8 V 400 W
bobine Valeur moyenne au maintien 2W

Compatibilité électromagnétique Appareils conformes aux normes
IEC 60947-1, 60947-4-1 et EN 60947-1, 60947-4-1. Env. A

Capacité de Bornes Rigide 1x 6…50 mm² ou 2x 6…25 mm² 1x 10…95 mm² ou 2x 6…35 mm²
raccordement principales Souple avec embout 1x 6…25 mm² ou 2x 6…16 mm² 1x 10…70 mm² ou 2x 6…35 mm²

Capacité selon UL/CSA AWG 1-8 AWG 6-2 / 0

Couple de serrage 4.00 Nm / 35 lb.in 6.00 Nm / 53 lb.in

Bornes Rigide 1 ou 2 x 1…4 mm² 0.75…2.5 mm²
bobine Souple avec embout 1x 1…2.5 mm² ou 2x 0.75…2.5 mm² 1 ou 2x 0.75…2.5 mm²

Capacité selon UL/CSA AWG 18-14

Couple de serrage 1.00 Nm / 9 lb.in

Degré de protection selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529 IP 10
