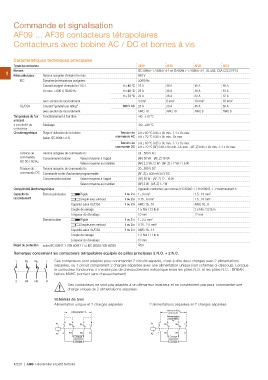

Commande et signalisation
AF09 ... AF38 contacteurs tétrapolaires
Contacteurs avec bobine AC / DC et bornes à vis

Caractéristiques techniques principales

Types de contacteur                                                                       AF09 AF16 AF26 AF38

1 Normes                                                                                  IEC 60947-1 / 60947-4-1 et EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 N°14
      Pôles principaux
                        Tension assignée d’emploi Ue max.                                 690 V

IEC Domaine de fréquences assignées                                                       50/60 Hz

                        Courant assigné d’emploi Ie / AC-1                     θ ≤ 40 °C  25 A 30 A 45 A 55 A
                                                                               θ ≤ 60 °C
                        Ue max. ≤ 690 V, 50/60 Hz                              θ ≤ 70 °C  25 A 30 A 40 A 45 A

                                                                               600 V AC   22 A 26 A 32 A 37 A

                        avec section de raccordement                                      4 mm²              6 mm²                    10 mm²             16 mm²
                        Courant "general use rating"
     UL/CSA             avec section de raccordement                                      25 A 30 A 45 A 55 A
                        Fonctionnement à l’air libre
Température de l’air                                                                      AWG 10             AWG 10                   AWG 8              AWG 6
ambiant                 Stockage
à proximité du                                                                            -40...+70 °C
contacteur              Plage d’utilisation de la bobine
Circuit magnétique      (selon IEC 60947-4-1)                                             -60...+80 °C

                                                                                   Tension de à θ ≤ 60 °C 0.85 x Uc min...1.1 x Uc max
                                                                               commande AC à θ ≤ 70 °C 0.85 x Uc min...Uc max

                                                                                   Tension de à θ ≤ 60 °C 0.85 x Uc min...1.1 x Uc max
                                                                               commande DC à θ ≤ 70 °C (AF) 0.85 x Uc min...Uc max - (AF..Z) 0.85 x Uc min...1.1 x Uc max

Tension de              Tension assignée de commande Uc                                   24...500 V AC
commande
AC 50 / 60 Hz           Consommation bobine        Valeur moyenne à l’appel               (AF) 50 VA - (AF..Z) 16 VA

                                                   Valeur moyenne au maintien             (AF) 2.2 VA / 2 W - (AF..Z) 1.7 VA / 1.5 W

Tension de              Tension assignée de commande Uc                                   20...500 V DC

commande DC Commande sortie d’automate programmable                                       (AF..Z) ≥ 500 mA 24 V DC

                        Consommation bobine        Valeur moyenne à l’appel               (AF) 50 W - (AF..Z) 12...16 W

                                                   Valeur moyenne au maintien             (AF) 2 W - (AF..Z) 1.7 W

Compatibilité électromagnétique                                                           Appareils conformes aux normes IEC 60947-1 / EN 60947-1 - Environnement A

Capacité de             Bornes principales         Rigide                      1 ou 2 x   1...6 mm²                                   1.5...16 mm²
raccordement                                       Souple avec embout          1 ou 2 x
                                                                               1 ou 2 x   0.75...6 mm²                                1.5...16 mm²

                                             Capacité selon UL/CSA             1 ou 2 x   AWG 16...10                                 AWG 16...6
                                                                               1 ou 2 x
                                             Couple de serrage                 1 ou 2 x   1.5 Nm / 13 lb.in                           2.5 Nm / 22 lb.in

                                             Longueur de dénudage                         10 mm                                       12 mm

                        Bornes bobine              Rigide                                 1...2.5 mm²

                                                   Souple avec embout                     0.75...2.5 mm²

                                             Capacité selon UL/CSA                        AWG 18...14

                                             Couple de serrage                            1.2 Nm / 11 lb.in

                                             Longueur de dénudage                         10 mm

Degré de protection selon IEC 60947-1 / EN 60947-1 et IEC 60529 / EN 60529                IP20

Remarque concernant les contacteurs tétrapolaires équipés de pôles principaux 2 N.O. + 2 N.C.

1 R3 R5 7 Ces contacteurs sont adaptés pour commander 2 circuits séparés, c'est-à-dire deux charges avec 2 alimentations
                                séparées, ou 1 circuit comprenant 2 charges séparées avec une alimentation unique (voir schémas ci-dessous). Lorsque
                                le contacteur fonctionne, il n'existe pas de chevauchement mécanique entre les pôles N.O. et les pôles N.C. : BREAK
                                before MAKE (contact sans chevauchement)

2 R4 R6 8

                                 ! Ces contacteurs ne sont pas adaptés à un démarreur inverseur et ne conviennent pas pour commander une
                                        charge unique de 2 alimentations séparées.

                                 Schémas de bloc                                                    2 alimentations séparées et 2 charges séparées
                                 Alimentation unique et 2 charges séparées
                                                                                                                 Alimentation
                                                       Alimentation                                                principale

                                 A1 1 R3           R5 7                                              A1 1        Alimentation  7
                                                                                                                   secondaire

                                                                                                             R3 R5

                                 A2 2       R4 R6           8                                        A2 2    R4 R6             8
                                                   Charge                                                           Charge
                                                   Charge                                                           Charge
