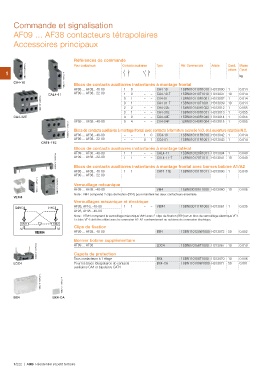

Page 236 - Residentiel

Commande et signalisation
AF09 ... AF38 contacteurs tétrapolaires
Accessoires principaux

Références de commande

1SBC101108F0014 Pour contacteurs Contacts auxiliaires Type Réf. Commerciale Article Cond. Masse
pièces (1pce)
1 1SBC101112F0014
kg
CA4-10
Blocs de contacts auxiliaires instantanés à montage frontal
CA4-22E
CAL4-11 AF09 ... AF38..-40-00 10 – – CA4-10 1SBN010110R1010 H313000 1 0.014
AF09 ... AF38..-22-00 10 – – CA4-10-T 1SBN010110T1010 H313037 10 0.014
1 0.014
1SBC101120F0014 01 – – CA4-01 1SBN010110R1001 H313002 10 0.014
1 0.055
01 – – CA4-01-T 1SBN010110T1001 H313039 1 0.055
1 0.055
22 – – CA4-22E 1SBN010140R1022 H313012 1 0.055

31 – – CA4-31E 1SBN010140R1031 H313013

40 – – CA4-40E 1SBN010140R1040 H313014

1SBC101114F0014 AF09 ... AF38..-40-00 04 – – CA4-04E 1SBN010140R1004 H313015

Blocs de contacts auxiliaires à montage frontal avec contacts à fermeture avancée N.O. et à ouverture retardée N.C.

AF09 ... AF38..-40-00 –– 1 0 CC4-10 1SBN010111R1010 H313042 1 0.014

AF09 ... AF38..-22-00 –– 0 1 CC4-01 1SBN010111R1001 H313043 1 0.014

CAT4-11E

Blocs de contacts auxiliaires instantanés à montage latéral

1SBC101130F0014 AF09 ... AF38..-40-00 11 – – CAL4-11 1SBN010120R1011 H313004 1 0.040
0.040
AF09 ... AF38..-22-00 11 – – CAL4-11-T 1SBN010120T1011 H313041 10

Blocs de contacts auxiliaires instantanés à montage frontal avec bornes bobine A1/A2

AF09 ... AF38..-40-00 11 – – CAT4-11E 1SBN010151R1011 H313006 1 0.040
AF09 ... AF38..-22-00
1SBC101128F0014
1SBC101129F0014 Verrouillage mécanique

AF09 ... AF38..-40-00 VM4 1SBN030105T1000 H313060 10 0.005

VEM4 Note : VM4 comprend 2 clips de fixation (BB4) pour maintenir les deux contacteurs ensemble.

01 NC Verrouillages mécanique et électrique

01NC AF09, AF16..-40-00 11 – – VEM4 1SBN030111R1000 H313061 1 0.035

AF26, AF38..-40-00

Note : VEM4 comprend le verrouillage mécanique VM4 avec 2 clips de fixation (BB4) et un bloc de verrouillage électrique VE4.
Le bloc VE4 doit être utilisé avec la connexion A2-A2 conformément au schéma de connexion électrique.

KM1 KM2 Clips de fixation BB4 1SBN110120W1000 H313072 50 0.002
A2 A2
AF09 ... AF38..-40-00
VEM4

1SBC101133F0014 Bornier bobine supplémentaire LDC4 1SBN070156T1000 H313067 10 0.010

AF09 ... AF38

LDC4 Capots de protection BX4 1SBN110108T1000 H313070 10 0.006
BX4-CA 1SBN110109W1000 H313071 50 0.001
Tous contacteurs à 1 étage

Pour les blocs tétrapolaires de contacts
auxiliaires CA4 et bipolaires CAT4

1SBC101136F0014 1SBC101138F0014

BX4 BX4-CA

1/222 | ABB Résidentiel et petit tertiaire
