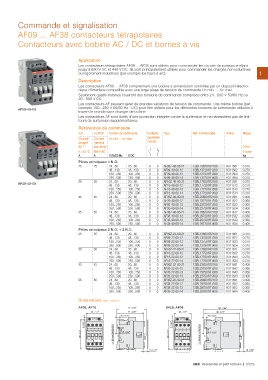

P. 233
Commande et signalisation
AF09 ... AF38 contacteurs tétrapolaires
Contacteurs avec bobine AC / DC et bornes à vis
Application 1
Les contacteurs tétrapolaires AF09 ... AF38 sont utilisés pour commander les circuits de puissance allant
jusqu’à 690 V AC et 440 V DC. Ils sont principalement utilisés pour commander les charges non inductives
ou légèrement inductives (par exemple les fours à arc).
AF09-40-00 Description
AF26-40-00
Les contacteurs AF09 ... AF38 comprennent une bobine à alimentation contrôlée par un dispositif électro-
nique d’interface compatible avec une large plage de tension de commande Uc min. ... Uc max.
Seulement quatre bobines couvrent des tensions de commande comprises entre 24...500 V 50/60 Hz ou
20...500 V DC
Les contacteurs AF peuvent gérer de grandes variations de tension de commande. Une même bobine (par
exemple 100...250 V 50/60 Hz - DC) peut être utilisée pour les différentes tensions de commande utilisées à
travers le monde sans changer de bobine
Les contacteurs AF sont dotés d’une protection intégrée contre la surtension et ne nécessitent pas de limi-
teurs de surtension supplémentaires.
Références de commande
IEC UL/CSA Tension de commande Contacts Type Réf. Commerciale Article Masse
auxiliaires
Courant Courant Uc min. ... Uc max. montés 1SBL136201R2100 Cond.
assigné "general 1SBL137201R1200
AC-1 use rating" 0 0 AF09Z-40-00-21 1SBL137201R1300 1 piece
0 0 AF09-40-00-12 1SBL137201R1400 kg
θ ≤ 40 °C 600 V AC 0 0 AF09-40-00-13 1SBL176201R2100
A A V 50/60 Hz V DC 0 0 AF09-40-00-14 1SBL177201R1200
0 0 AF16Z-40-00-21 1SBL177201R1300
Pôles principaux 4 N.O. 20...60 0 0 AF16-40-00-12 1SBL177201R1400 H311581 0.310
48...130 0 0 AF16-40-00-13 1SBL236201R2100 H311502 0.270
25 25 24...60 100...250 0 0 AF16-40-00-14 1SBL237201R1200 H311503 0.270
48...130 250...500 0 0 AF26Z-40-00-21 1SBL237201R1300 H311504 0.310
100...250 20...60 0 0 AF26-40-00-12 1SBL237201R1400 H311591 0.310
250...500 48...130 0 0 AF26-40-00-13 1SBL296201R2100 H311512 0.270
100...250 0 0 AF26-40-00-14 1SBL297201R1200 H311513 0.270
30 30 24...60 250...500 0 0 AF38Z-40-00-21 1SBL297201R1300 H311514 0.310
48...130 20...60 0 0 AF38-40-00-12 1SBL297201R1400 H311601 0.400
100...250 48...130 0 0 AF38-40-00-13 H311522 0.360
250...500 100...250 0 0 AF38-40-00-14 1SBL136501R2100 H311523 0.360
250...500 1SBL137501R1200 H311524 0.400
45 45 24...60 20...60 0 0 AF09Z-22-00-21 1SBL137501R1300 H311611 0.400
48...130 48...130 0 0 AF09-22-00-12 1SBL137501R1400 H311532 0.360
100...250 100...250 0 0 AF09-22-00-13 1SBL176501R2100 H311533 0.360
250...500 250...500 0 0 AF09-22-00-14 1SBL177501R1200 H311534 0.400
0 0 AF16Z-22-00-21 1SBL177501R1300
55 55 24...60 0 0 AF16-22-00-12 1SBL177501R1400
48...130 0 0 AF16-22-00-13 1SBL236501R2100
100...250 0 0 AF16-22-00-14 1SBL237501R1200
250...500 0 0 AF26Z-22-00-21 1SBL237501R1300
0 0 AF26-22-00-12 1SBL237501R1400
Pôles principaux 2 N.O. + 2 N.C. 0 0 AF26-22-00-13 1SBL296501R2100
0 0 AF26-22-00-14 1SBL297501R1200
25 25 24...60 20...60 0 0 AF38Z-22-00-21 1SBL297501R1300 H311661 0.310
0 0 AF38-22-00-12 1SBL297501R1400 H311622 0.270
48...130 48...130 0 0 AF38-22-00-13 H311623 0.270
0 0 AF38-22-00-14 H311624 0.310
100...250 100...250 H311671 0.310
H311632 0.270
250...500 250...500 H311633 0.270
H311634 0.310
30 30 24...60 20...60 H311681 0.400
H311642 0.360
48...130 48...130 H311643 0.360
H311644 0.400
100...250 100...250 H311691 0.400
H311652 0.360
250...500 250...500 H311653 0.360
H311654 0.400
45 45 24...60 20...60
48...130 48...130
100...250 100...250
250...500 250...500
55 55 24...60 20...60
48...130 48...130
100...250 100...250
250...500 250...500
Dimensions mm, inches
AF09, AF16 77 3.03" AF26, AF38 101 3.98"
71 2.80" 95 3.74"
45 1.77" 5.5 0.22" 45 1.77" 5.5 0.22"
80 3.15" 5.5 0.22" 5.5 0.22"
6 0.24"
35 mm EN/IEC 60715
80 3.15"
6 0.24"
35 mm EN/IEC 60715
10 0.39" 10 0.39"
ABB Résidentiel et petit tertiaire | 1/219
