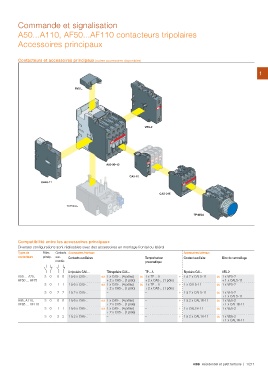

Commande et signalisation 1
A50...A110, AF50...AF110 contacteurs tripolaires
Accessoires principaux

Contacteurs et accessoires principaux (autres accessoires disponibles)

RV5/..

VE5-2

A50-30-10
CA5-10

CAL5-11 CA5-31E
TA75DU..

TP40DA

Compatibilité entre les accessoires principaux

Diverses configurations sont réalisables avec des accessoires en montage frontal ou latéral

Types de Pôles Contacts Accessoires frontaux Temporisateur Accessoires latéraux Bloc de verrouillage
contacteurs princip. aux. Contacts auxiliaires pneumatique Contact auxiliaire

montés

A50 ... A75, 30 Unipolaire CA5-.. Tétrapolaire CA5-.. TP .. A Bipolaire CAL.. VE5-2
AF50 ... AF75 30 0 0 1 à 6 x CA5-.. + 1 à 2 x CAL5-11 ou 1 x VE5-2
30 1 1 1 à 6 x CA5-.. ou 1 x CA5-.. (4 pôles) ou 1 x TP .. A
A95, A110, 30 2 2 1 à 2 x CA5-.. + 2 x CA5-.. (1 pôle) + 2 x CA5-.. (1 pôle) + 1 x CAL5-11 + 1 x CAL5-11
AF95 ... AF110 30 0 0 1 à 6 x CA5-.. ou 1 x VE5-2
30 1 1 1 à 6 x CA5-.. ou 1 x CA5-.. (4 pôles) ou 1 x TP .. A + 1 à 2 x CAL5-11
2 2 1 à 2 x CA5-.. + 2 x CA5-.. (1 pôle) + 2 x CA5-.. (1 pôle) ou 1 x VE5-2
– – + 1 x CAL5-11

ou 1 x CA5-.. (4 pôles) – + 1 à 2 x CAL18-11 ou 1 x VE5-2
+ 2 x CA5-.. (1 pôle) – + 1 x CAL18-11 + 1 x CAL18-11
– + 1 à 2 x CAL18-11
ou 1 x CA5-.. (4 pôles) ou 1 x VE5-2
+ 2 x CA5-.. (1 pôle)
ou 1 x VE5-2
– + 1 x CAL18-11

ABB Résidentiel et petit tertiaire | 1/217
