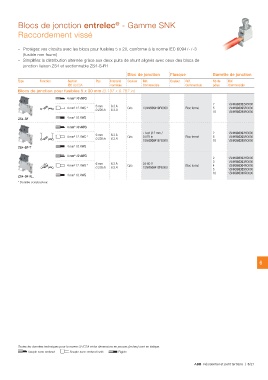

Page 419 - Residentiel

Blocs de jonction entrelec® - Gamme SNK
Raccordement vissé

– Protégez vos circuits avec les blocs pour fusibles 5 x 20, conforme à la norme IEC 60947-7-3
(fusible non fourni)

– Simplifiez la distribution alternée grâce aux deux puits de shunt alignés avec ceux des blocs de
jonction liaison ZS4 et sectionnable ZS4-S-R1

Bloc de jonction Flasque Barrette de jonction

Type Fonction Section Pas Intensité Couleur Réf. Couleur Réf. Nb de Réf.
IEC UL/CSA nominale Commerciale Commerciale pôles Commerciale

Blocs de jonction pour fusibles 5 x 20 mm (0.197 x 0.787 in)

4 mm² 10 AWG

4 mm² 12 AWG * 6 mm 6.3 A Gris 1SNK506410R0000 Bloc fermé 2 1SNK906302R0000
0.236 in 6.3 A 5 1SNK906305R0000
10 1SNK906310R0000

ZS4-SF 4 mm² 10 AWG

4 mm² 10 AWG

4 mm² 12 AWG * 6 mm 6.3 A Gris + test Ø 2 mm / Bloc fermé 2 1SNK906302R0000
0.236 in 6.3 A 0.079 in 5 1SNK906305R0000
1SNK506411R0000 10 1SNK906310R0000

ZS4-SF-T 4 mm² 10 AWG 2 1SNK906302R0000
3 1SNK906303R0000
4 mm² 10 AWG 4 1SNK906304R0000
5 1SNK906305R0000
4 mm² 12 AWG * 6 mm 6.3 A Gris 24-60 V Bloc fermé 10 1SNK906310R0000
0.236 in 6.3 A 1SNK506412R0000

ZS4-SF-R... 4 mm² 10 AWG
* Donnée constructeur.

6

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.

Souple sans embout – Souple avec embout isolé – Rigide

ABB Résidentiel et petit tertiaire | 6/21
