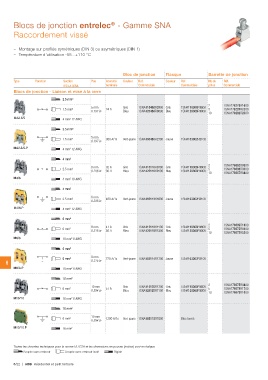

Page 420 - Residentiel

Blocs de jonction entrelec® - Gamme SNA
Raccordement vissé

– Montage sur profilés symétriques (DIN 3) ou asymétriques (DIN 1)
– Température d'utilisation -55...+110 °C

Bloc de jonction Flasque Barrette de jonction

Type Fonction Section Pas Intensité Couleur Réf. Couleur Réf. Nb de Réf.
nominale Commerciale Commerciale pôles Commerciale
IEC UL/CSA

Blocs de jonction - Liaison et mise à la terre

2.5 mm²

1.5 mm² 5 mm 24 A Gris 1SNA115486R0300 Gris 1SNA118368R1600 2 1SNA176278R1600
4 mm² 12 AWG 0.197 in Bleu 1SNA125486R0500 Bleu 1SNA128368R1000 5 1SNA176281R2200
10 1SNA176282R2300

MA2.5/5

2.5 mm² 5 mm 300 A/1s Vert-jaune 1SNA165488R2700 Jaune 1SNA103062R2100
1.5 mm² 0.197 in
4 mm² 12 AWG
MA2.5/5.P

4 mm² 6 mm 32 A Gris 1SNA115116R0700 Gris 1SNA118368R1600 2 1SNA176663R0000
2.5 mm² 0.236 in 30 A Bleu 1SNA125116R0100 Bleu 1SNA128368R1000 5 1SNA176666R0300
4 mm² 10 AWG 10 1SNA176667R0400

M4/6

4 mm² 6 mm 480 A/1s Vert-jaune 1SNA165113R1600 Jaune 1SNA103062R2100
2.5 mm² 0.236 in
4 mm² 12 AWG
M4/6.P

6 mm² 8 mm 41 A Gris 1SNA115118R1100 Gris 1SNA118368R1600 2 1SNA176669R1600
6 mm² 0.315 in 50 A Bleu 1SNA125118R1300 Bleu 1SNA128368R1000 5 1SNA176672R0100
10 mm² 8 AWG 10 1SNA176673R0200

M6/8

6 6 mm² 8 mm 720 A/1s Vert-jaune 1SNA165114R1700 Jaune 1SNA103062R2100
6 mm² 0.315 in
M6/8.P 10 mm² 8 AWG

10 mm² 10 mm 57 A Gris 1SNA115120R1700 Gris 1SNA118368R1600 2 1SNA176675R0400
6 mm² 0.394 in Bleu 1SNA125120R1100 Bleu 1SNA128368R1000 5 1SNA176678R1700
16 mm² 6 AWG 10 1SNA176679R1000

M10/10

10 mm² 10 mm 1200 A/1s Vert-jaune 1SNA165115R1000 Bloc fermé
6 mm² 0.394 in
16 mm²
M10/10.P

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.

Souple sans embout – Souple avec embout isolé – Rigide

6/22 | ABB Résidentiel et petit tertiaire
