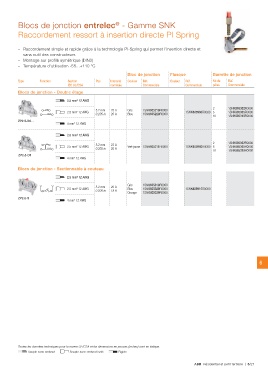

Page 425 - Residentiel

Blocs de jonction entrelec® - Gamme SNK
Raccordement ressort à insertion directe PI Spring

– Raccordement simple et rapide grâce à la technologie PI-Spring qui permet l'insertion directe et
sans outil des constructeurs

– Montage sur profilé symétrique (DIN3)
– Température d'utilisation -55...+110 °C

Bloc de jonction Flasque Barrette de jonction

Type Fonction Section Pas Intensité Couleur Réf. Couleur Réf. Nb de Réf.
IEC UL/CSA Commerciale pôles Commerciale
nominale Commerciale

Blocs de jonction - Double étage

2.5 mm² 12 AWG

2.5 mm² 12 AWG 5.2 mm 23 A Gris 1SNK605210R0000 2 1SNK905302R0000
0.205 in 20 A Bleu 1SNK605220R0000 1SNK605960R0000 5 1SNK905305R0000
1SNK905310R0000
10

ZP2.5-D2... 4 mm² 12 AWG

2.5 mm² 12 AWG

2.5 mm² 12 AWG 5.2 mm 23 A Vert-jaune 1SNK605211R0000 2 1SNK905302R0000
0.205 in 20 A 1SNK605960R0000 5 1SNK905305R0000
1SNK905310R0000
10

ZP2.5-D1 4 mm² 12 AWG

Blocs de jonction - Sectionnable à couteau

2.5 mm² 12 AWG

2.5 mm² 12 AWG 5.2 mm 20 A Gris 1SNK605310R0000 1SNK605910R0000
0.205 in 18 A Bleu 1SNK605320R0000
Orange 1SNK605330R0000

ZP2.5-S 4 mm² 12 AWG

6

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.

Souple sans embout – Souple avec embout isolé – Rigide

ABB Résidentiel et petit tertiaire | 6/27
