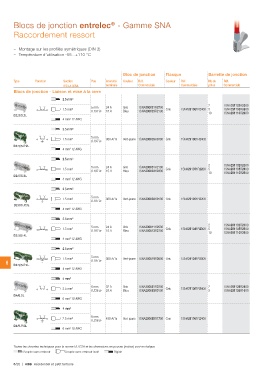

Page 426 - Residentiel

Blocs de jonction entrelec® - Gamme SNA
Raccordement ressort

– Montage sur les profilés symétriques (DIN 3)
– Température d’utilisation -55...+110 °C

Bloc de jonction Flasque Barrette de jonction

Type Fonction Section Pas Intensité Couleur Réf. Couleur Réf. Nb de Réf.
nominale Commerciale Commerciale pôles Commerciale
IEC UL/CSA

Blocs de jonction - Liaison et mise à la terre

2.5 mm²

1.5 mm² 5 mm 24 A Gris 1SNA290021R2700 Gris 2 1SNA291102R2300
4 mm² 12 AWG 0.197 in 15 A Bleu 1SNA290023R2100 1SNA291061R2400 5 1SNA291105R2600
1SNA291110R2600
D2.5/5.2L 10

2.5 mm² 5 mm 300 A/1s Vert-jaune 1SNA290029R0700 Gris 1SNA291061R2400
1.5 mm² 0.197 in
4 mm² 12 AWG
D2.5/5.P.2L

2.5 mm² 5 mm 24 A Gris 1SNA290031R2100 Gris 2 1SNA291102R2300
1.5 mm² 0.197 in 15 A Bleu 1SNA290033R2300 1SNA291051R2200 5 1SNA291105R2600
4 mm² 12 AWG 1SNA291110R2600
D2.5/5.3L 10

2.5 mm² 5 mm 300 A/1s Vert-jaune 1SNA290039R0100 Gris 1SNA291051R2200
1.5 mm² 0.197 in
4 mm² 12 AWG
D2.5/5.P.3L

2.5 mm² 5 mm 24 A Gris 1SNA290011R2500 Gris 2 1SNA291102R2300
1.5 mm² 0.197 in 15 A Bleu 1SNA290013R2700 1SNA291041R2000 5 1SNA291105R2600
4 mm² 12 AWG 1SNA291110R2600
D2.5/5.4L 10

6 D2.5/5.P.4L 2.5 mm² 5 mm 300 A/1s Vert-jaune 1SNA290019R0500 Gris 1SNA291041R2000
1.5 mm² 0.197 in
4 mm² 12 AWG

4 mm² 6 mm 32 A Gris 1SNA290061R0700 Gris 1SNA291061R2400 2 1SNA291128R2400
2.5 mm² 0.236 in 25 A Bleu 1SNA290063R0100 5 1SNA291195R1000
6 mm² 10 AWG
D4/6.2L

4 mm² 6 mm 480 A/1s Vert-jaune 1SNA290069R1700 Gris 1SNA291061R2400
2.5 mm² 0.236 in
6 mm² 10 AWG
D4/6.P.2L

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.

Souple sans embout – Souple avec embout isolé – Rigide
