P. 428

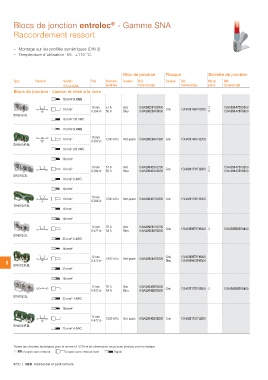

Blocs de jonction entrelec® - Gamme SNA
Raccordement ressort
– Montage sur les profilés symétriques (DIN 3)
– Température d’utilisation -55...+110 °C.
Bloc de jonction Flasque Barrette de jonction
Type Fonction Section Pas Intensité Couleur Réf. Couleur Réf. Nb de Réf.
nominale Commerciale Commerciale pôles Commerciale
IEC UL/CSA
Blocs de jonction - Liaison et mise à la terre
10 mm² 6 AWG
10 mm² 10 mm 57 A Gris 1SNA290291R0300 Gris 1SNA291461R2200 2 1SNA291472R2500
16 mm² 2/6 AWG 0.394 in 50 A Bleu 1SNA290293R0500 5 1SNA291478R0300
D10/10.2L
10 mm² 6 AWG 10 mm 1200 A/1s Vert-jaune 1SNA290299R1300 Gris 1SNA291461R2200
10 mm² 0.394 in
16 mm² 2/6 AWG
D10/10.P.2L
10 mm² 10 mm 57 A Gris 1SNA290423R2700 Gris 1SNA291731R2000 2 1SNA291472R2500
10 mm² 0.394 in 50 A Bleu 1SNA290424R2000 5 1SNA291478R0300
16 mm² 6 AWG
D10/10.3L
10 mm² 10 mm 1200 A/1s Vert-jaune 1SNA290427R2300 Gris 1SNA291731R2000
10 mm² 0.394 in
16 mm²
D10/10.P.3L
16 mm² 12 mm 76 A Gris 1SNA399581R2700 Gris 1SNA399571R0400 2 1SNA399563R0400
25 mm² 6 AWG 0.472 in 54 A Bleu 1SNA399582R2000
D16/12.2L
6 D16/12.P.2L 16 mm² 12 mm 1920 A/1s Vert-jaune 1SNA399584R2200 Gris 1SNA399571R0400
25 mm² 0.472 in Bleu 1SNA399572R0500
16 mm² 12 mm 76 A Gris 1SNA290428R0400 Gris 1SNA291721R2600 2 1SNA399563R0400
25 mm² 4 AWG 0.472 in 54 A Bleu 1SNA290429R0500
D16/12.3L
16 mm² 12 mm 1920 A/1s Vert-jaune 1SNA290432R2000 Gris 1SNA291721R2600
25 mm² 4 AWG 0.472 in
D16/12.P.3L
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Souple sans embout – Souple avec embout isolé – Rigide
6/30 | ABB Résidentiel et petit tertiaire
