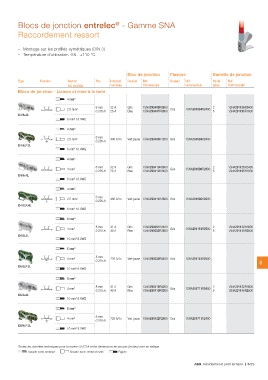

Page 427 - Residentiel

Blocs de jonction entrelec® - Gamme SNA
Raccordement ressort

– Montage sur les profilés symétriques (DIN 3)
– Température d’utilisation -55...+110 °C

Bloc de jonction Flasque Barrette de jonction

Type Fonction Section Pas Intensité Couleur Réf. Couleur Réf. Nb de Réf.
nominale Commerciale Commerciale pôles Commerciale
IEC UL/CSA

Blocs de jonction - Liaison et mise à la terre

4 mm²

2.5 mm² 6 mm 32 A Gris 1SNA290405R0600 Gris 1SNA291694R2400 2 1SNA291128R2400
6 mm² 10 AWG 0.236 in 25 A Bleu 1SNA290407R0000 5 1SNA291195R1000

D4/6.3L

4 mm² 6 mm 480 A/1s Vert-jaune 1SNA290409R1200 Gris 1SNA291694R2400
2.5 mm² 0.236 in
6 mm² 10 AWG
D4/6.P.3L

4 mm² 6 mm 32 A Gris 1SNA290410R0600 Gris 1SNA291696R2600 2 1SNA291128R2400
4 mm² 0.236 in 25 A Bleu 1SNA290412R2400 5 1SNA291195R1000
6 mm² 10 AWG
D4/6.4L

4 mm² 6 mm 480 A/1s Vert-jaune 1SNA290414R2600 Gris 1SNA291696R2600
2.5 mm² 0.236 in
6 mm² 10 AWG
D4/6.P.4L

6 mm² 8 mm 41 A Gris 1SNA290081R2400 Gris 1SNA291161R2500 2 1SNA291122R1600
4 mm² 0.315 in 40 A Bleu 1SNA290083R2600 5 1SNA291145R2500
10 mm² 8 AWG
D6/8.2L

6 mm² 8 mm 720 A/1s Vert-jaune 1SNA290089R0400 Gris 1SNA291161R2500 6
4 mm² 0.315 in
10 mm² 8 AWG
D6/8.P.2L

6 mm² 8 mm 41 A Gris 1SNA290418R0200 Gris 1SNA291711R2400 2 1SNA291122R1600
4 mm² 0.315 in 40 A Bleu 1SNA290419R0300 5 1SNA291145R2500
10 mm² 8 AWG
D6/8.3L

6 mm² 8 mm 720 A/1s Vert-jaune 1SNA290422R2600 Gris 1SNA291711R2400
4 mm² 0.315 in
10 mm² 8 AWG
D6/8.P.3L

Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.

Souple sans embout – Souple avec embout isolé – Rigide

ABB Résidentiel et petit tertiaire | 6/29
