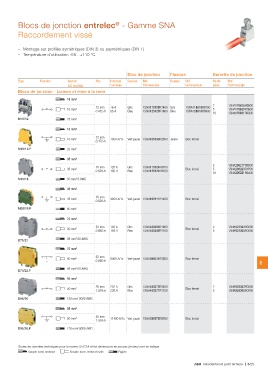

Blocs de jonction entrelec® - Gamme SNA
Raccordement vissé
– Montage sur profilés symétriques (DIN 3) ou asymétriques (DIN 1)
– Température d'utilisation -55...+110 °C
Bloc de jonction Flasque Barrette de jonction
Type Fonction Section Pas Intensité Couleur Réf. Couleur Réf. Nb de Réf.
nominale Commerciale Commerciale pôles Commerciale
IEC UL/CSA
Blocs de jonction - Liaison et mise à la terre
16 mm²
16 mm² 12 mm 76 A Gris 1SNA115129R1400 Gris 1SNA118618R0100 2 1SNA179626R0600
0.472 in 85 A Bleu 1SNA125129R1600 Bleu 1SNA128618R0300 5 1SNA179630R1600
10 1SNA179631R0300
M16/12 25 mm²
16 mm² 12 mm 1920 A/1s Vert-jaune 1SNA165130R2300 Jaune Bloc fermé
16 mm² 0.472 in
25 mm²
M16/12.P
35 mm²
35 mm² 16 mm 125 A Gris 1SNA115124R0700 Bloc fermé 2 1SNA206217R0000
0.630 in 150 A Bleu 1SNA125124R0100 5 1SNA206220R1700
10 1SNA206221R0400
M35/16 50 mm² 0 AWG
35 mm² 16 mm 4200 A/1s Vert-jaune 1SNA165111R1400 Bloc fermé
35 mm² 0.630 in
50 mm²
M35/16.P
70 mm²
50 mm² 22 mm 192 A Gris 1SNA400305R1000 Bloc fermé 2 1SNK922302R0000
0.866 in 159 A Bleu 1SNA400306R1100 5 1SNK922305R0000
D70/22 95 mm² 00 AWG
D70/22.P
D95/26 70 mm² 22 mm 8400 A/1s Vert-jaune 1SNA399024R2300 Bloc fermé 6
50 mm² 0.866 in
95 mm² 00 AWG
95 mm²
50 mm² 26 mm 232 A Gris 1SNA400370R2400 Bloc fermé 2 1SNK926302R0000
1.024 in 230 A Bleu 1SNA400371R1100 5 1SNK926305R0000
120 mm² 0000 AWG
95 mm²
50 mm² 26 mm 11400 A/1s Vert-jaune 1SNA399176R0000 Bloc fermé
1.024 in
D95/26.P 120 mm² 0000 AWG
Toutes les données techniques pour la norme UL/CSA et les dimensions en pouces (inches) sont en italique.
Souple sans embout – Souple avec embout isolé – Rigide
