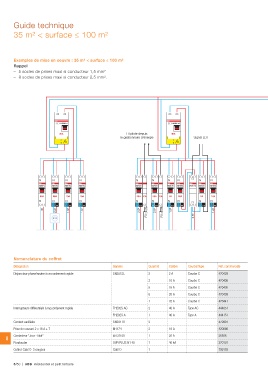

Guide technique
35 m² < surface ≤ 100 m²

Exemples de mise en oeuvre : 35 m² < surface ≤ 100 m²
Rappel
– 5 socles de prises maxi si conducteur 1,5 mm²
– 8 socles de prises maxi si conducteur 2,5 mm².

ABB Fil pilote depuis ABB
T FH202S A le gestionnaire d'énergie T FH202S AC

40A 40A

Signal EDF

N N N N N N N N ABB N N
EN20-20
ABB ABB ABB ABB ABB ABB ABB ABB ABB ABB
SN201SL SN201SL SN201SL SN201SL SN201SL SN201SL SN201SL SN201SL SN201SL SN201SL

32A 20A 10A 16A 20A CA 20A CA 2A 20A 2A 16A
N NN N NN
N N NN

62
2.52
1.52
1.52
2.52

Fil pilote

2.52

Fil pilote

1.52
2.52

1.52

Nomenclature du coffret Gamme Quantité Calibre Courbe/Type Réf. commerciale
SN201SL 2 2A Courbe C 470429
Désignation 2 10 A Courbe C 470436
Disjoncteur phase/neutre à raccordement rapide FH202S AC 5 16 A Courbe C 470438
FH202S A 6 20 A Courbe C 470439
Interrupteurs différentiels à raccordement rapide SN201 IH 1 32 A Courbe C 470441
Contact auxiliaire M1174 2 40 A Type AC 444051
Prise de courant 2 x 16 A + T EN 20-20 1 40 A Type A 444151
OVR PLUS N1 40 2 470901
8 Contacteur "Jour - Nuit" Galé'O 2 16 A 420066
Parafoudre 1 20 A 26506
Coffret Gale'O 3 rangées 1 40 kA 370101
1 799103
