Guide technique
Coffret de communication Grade 3

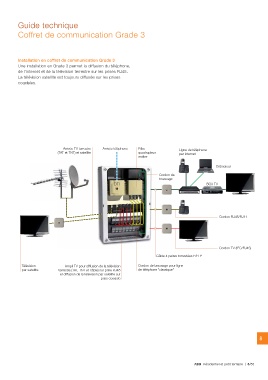

Installation en coffret de communication Grade 3
Une installation en Grade 3 permet la diffusion du téléphone,
de l’internet et de la télévision terrestre sur les prises RJ45.
La télévision satellite est toujours diffusée sur les prises
coaxiales.
Arrivée TV terrestre Arrivée téléphone Filtre Ligne de téléphone
(TAT et TNT) et satellite quadrupleur par internet
DTI maître
CCorodrodnondede Ordinateur
brbarsassasgaege BOX TV
Cordon RJ45/RJ11
Câble Cordon TV (IEC/RJ45)
coaxial
Télévision Câble 4 paires torsadées F/FTP
par satellite Ampli TV pour diffusion de la télévision
terrestre (TAT, TNT et câble) sur prise RJ45 Cordon de brassage pour ligne
et diffusion de la télévision par satellite sur de téléphone "classique"
prise coaxiale
