Guide technique
Coffret de communication Grade 1

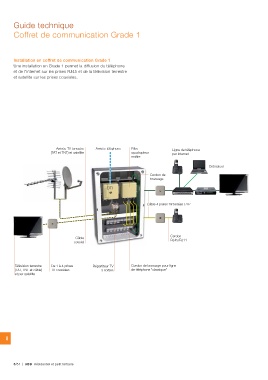

Installation en coffret de communication Grade 1
Une installation en Grade 1 permet la diffusion du téléphone
et de l’internet sur les prises RJ45 et de la télévision terrestre
et satellite sur les prises coaxiales.

Arrivée TV terrestre Arrivée téléphone Filtre Ligne de téléphone
(TAT et TNT) et satellite quadrupleur par internet
DTI maître

Ordinateur

Cordon de
brassage

Câble 4 paires torsadées UTP

Câble Cordon
coaxial RJ45/RJ11

Télévision terrestre De 1 à 4 prises Répartiteur TV Cordon de brassage pour ligne
(TAT, TNT et câble) TV coaxiales 3 sorties de téléphone "classique"
et par satellite

8

8/54 | ABB Résidentiel et petit tertiaire
