Page 63 - Residentiel

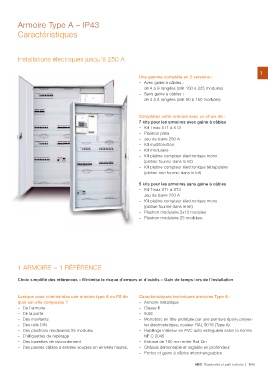

Armoire Type A – IP43 1
Caractéristiques

Installations électriques jusqu’à 250 A

Une gamme complète en 2 versions :
– Avec gaine à câbles :

de 4 à 9 rangées (soit 100 à 225 modules)
– Sans gaine à câbles :

de 4 à 8 rangées (soit 50 à 150 modules).

Complétez votre armoire avec un choix de :
7 kits pour les armoires avec gaine à câbles
– Kit Tmax XT1 à XT3
– Plastron plein
– Jeu de barre 250 A
– Kit multifonction
– Kit modulaire
– Kit platine compteur électronique mono

(platine fournie dans le kit)
– Kit platine compteur électronique tétrapolaire

(platine non fournie dans le kit).

5 kits pour les armoires sans gaine à câbles
– Kit Tmax XT1 à XT3
– Jeu de barre 250 A
– Kit platine compteur électronique mono

(platine fournie dans le kit)
– Plastron modulaire 2x12 modules
– Plastron modulaire 25 modules.

1 ARMOIRE = 1 RÉFÉRENCE

Choix simplifié des références – Minimise le risque d’erreurs et d’oublis – Gain de temps lors de l’installation

Lorsque vous commandez une armoire type A ou FS de Caractéristiques techniques armoires Type A :
quoi est-elle composée ? – Armoire métallique
– De l’armoire – Classe II
– De la porte – IK08
– Des montants – Monobloc en tôle protégée par une peinture époxy polyes-
– Des rails DIN
– Des plastrons modulaires 25 modules ter électrostatique, couleur RAL 9016 (Type A)
– D’étiquettes de repérage – Habillage intérieur en PVC auto extinguible selon la norme
– Des barrettes de raccordement
– Des passes câbles à entrées souples en arrivées hautes. NF C 2045
– Entraxe de 150 mm entre Rail Din
– Châssis démontable et réglable en profondeur
– Portes et gaine à câbles interchangeables.

ABB Résidentiel et petit tertiaire | 1/49
