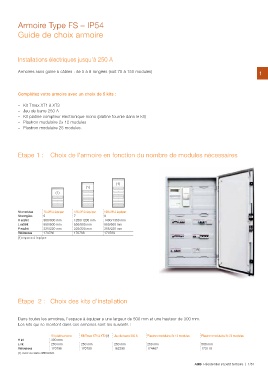

Armoire Type FS – IP54 1
Guide de choix armoire

Installations électriques jusqu’à 250 A

Armoires sans gaine à câbles : de 5 à 8 rangées (soit 75 à 150 modules)

Complétez votre armoire avec un choix de 5 kits :
– Kit Tmax XT1 à XT3
– Jeu de barre 250 A
– Kit platine compteur électronique mono (platine fournie dans le kit)
– Plastron modulaire 2x 12 modules
– Plastron modulaire 25 modules.

Etape 1 : Choix de l'armoire en fonction du nombre de modules nécessaires

(1)
(1)

(1)

Nb modules 75+2R à équiper 125+2R à équiper 150+2R à équiper
Nb rangées 5 7 8
1250/1200 mm 1400/1350 mm
H ext/int 950/900 mm 550/500 mm 550/500 mm
225/220 mm 255/220 mm
L ext/int 550/500 mm 170788 170789

P ext/int 225/220 mm

Références 170786

(1) espace à équiper.

Etape 2 : Choix des kits d’installation

Dans toutes les armoires, l’espace à équiper a une largeur de 500 mm et une hauteur de 300 mm.
Les kits qui se montent dans ces armoires sont les suivants :

Kit platine mono Kit Tmax XT1 à XT3 (2) Jeu de barre 250 A Plastron modulaire 2x 12 modules Plastron modulaire 2x 25 modules
H int 300 mm
250 mm 500 mm
L int 250 mm 250 mm 250 mm 174467 173118
170790 162290
Références 170796

(1) Avec ou sans différentiel.
