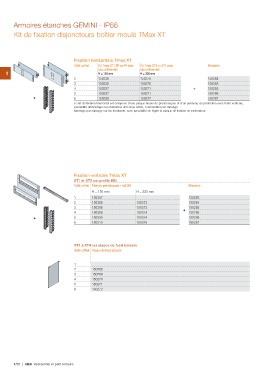

Page 70 - Residentiel

Armoires étanches GEMINI - IP66
Kit de fixation disjoncteurs boîtier moulé TMax XT

Fixation horizontale Tmax XT

Taille coffret Kit Tmax XT1 3P ou 4P sans Kit Tmax XT3 ou XT1 avec Montants
bloc différentiel bloc différentiel
1 H = 150 mm H = 300 mm

+ 2 150336 150370 150284

3 150336 150370 150285

4 150337 150371 + 150285

5 150337 150371 150286

6 150338 150372 150287

Le kit de fixation horizontal est composé d’une plaque munie de prédécoupes et d’un panneau de protection avec fente verticale,
possibilité démontage sur charnières des deux côtés, à assembler par clipsage.
Montage par clipsage sur les montants, avec possibilité de régler la plaque de fixation en profondeur.

Fixation verticale Tmax XT Montants

XT1 et XT3 sur profilé DIN
Taille coffret Plastron pré-découpé + rail DIN

H = 150 mm H = 225 mm

1 150307 – 150283

2 150308 150313 150284

3 150308 150313 + 150285
4 150309 150314 150285

+ 5 150309 150314 150286

6 150310 150315 150287

XT1 à XT4 sur plaque de fond isolante
Taille coffret Plaque de fond isolante

1–
2 150268
3 150269
4 150270
5 150271
6 150272
