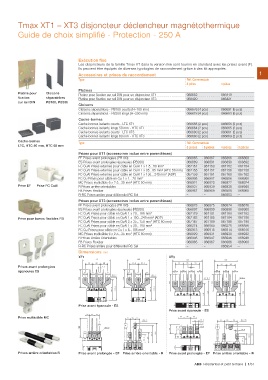

Tmax XT1 – XT3 disjoncteur déclencheur magnétothermique
Guide de choix simplifié - Protection - 250 A

Exécution fixe
Les disjoncteurs de la famille Tmax XT dans la version fixe sont fournis en standard avec les prises avant (F).

Ils peuvent être équipés de diverses typologies de raccordement grâce à des kit appropriés.

Accessoires et prises de raccordement 1

Type Réf. Commerciale
3 pôles
4 pôles

Platine pour Cloisons Platines 066652 066419
fixation séparatrices Platine pour fixation sur rail DIN pour un disjoncteur XT1 066420 066421
sur rail DIN PB100, PB200 Platine pour fixation sur rail DIN pour un disjoncteur XT3
066676 (4 pcs) 066681 (6 pcs)
Cloisons 066678 (4 pcs) 066683 (6 pcs)
Cloisons séparatrices - PB100 courts (H=100 mm)
Cloisons séparatrices - PB200 longs (H=200 mm) 066655 (2 pcs) 066656 (2 pcs)
066664 (2 pcs) 066665 (2 pcs)
Cache-bornes 066660 (2 pcs) 066661 (2 pcs)
Cache-bornes isolants courts - LTC XT1 066668 (2 pcs) 066669 (2 pcs)
Cache-bornes isolants longs 50 mm - HTC XT1
Cache-bornes isolants courts - LTC XT3
Cache-bornes isolants longs 60 mm - HTC XT3

Cache-bornes Type Réf. Commerciale
LTC, HTC 50 mm, HTC 60 mm 3 pièces 6 pièces 4 pièces 8 pièces

Prise EF Prise FC CuAl Prises pour XT1 (accessoires inclus entre parenthèses) 066865 066867 066866 066868
Prise pour barres flexibles FB 066889 066891 066890 066892
EF Prises avant prolongées (PB100) 067151 067153 067152 067154
ES Prises avant prolongées épanouies (PB200) 067155 067157 067156 067158
FC CuAl Prises externes pour câble en CuAl 1 x 1.5...50 mm² 067159 067161 067160 067162
FC CuAl Prises externes pour câble en CuAl 1 x 35...95 mm² (HTC 50 mm) 066905 066907 066906 066908
FC CuAl Prises externes pour câble en CuAl 1 x 150…240 mm² (ADP) 066921 066923 066922 066924
FC Cu Prises pour câble en Cu 1 x 1...70 mm² 066937 066939 066938 066940
MC Prises multicâble 6 x 2.5...35 mm² (HTC 50 mm) 066957 066959 066958 066960
R Prises arrière orientables – – 066953 –
FB Prises Flexibar
R-RC Prises arrière pour différentiel RC Sel 066873 066875 066874 066876
066897 066899 066898 066900
Prises pour XT3 (accessoires inclus entre parenthèses) 067179 067181 067180 067182
067183 067185 067184 067186
EF Prises avant prolongées (PB100) 067187 067189 067188 067190
ES Prises avant prolongées épanouies (PB200) 066274 066584 066275 066586
FC CuAl Prises pour câble en CuAl 1 x 70...185 mm² 066913 066915 066914 066916
FC CuAl Prises pour câble en CuAl 1 x 150...240 mm² (ADP) 066929 066931 066930 066932
FC CuAl Prises pour câble en CuAl 2 x 35...150 mm² (HTC 60 mm) 066945 066947 066946 066948
FC CuAl Prises pour câble en CuAl 1 x 30...150 mm² 066965 066967 066966 066968
FC Cu Prises pour câble en Cu 1 x 6...185 mm² – – 066954 –
MC Prises multicâble 6 x 2.5...35 mm² (HTC 60 mm)
R Prises Arrière Orientables
FB Prises Flexibar
R-RC Prises arrière pour différentiel RC Sel

Dimensions mm XT3

XT1

Prises avant prolongées
épanouies ES

Prise avant épanouie - ES

Prise avant épanouie - ES

Prise multicâble MC

Prises arrière orientables R Prise avant prolongée - EF Prise arrière orientable - R Prise avant prolongée - EF Prise arrière orientable - R
