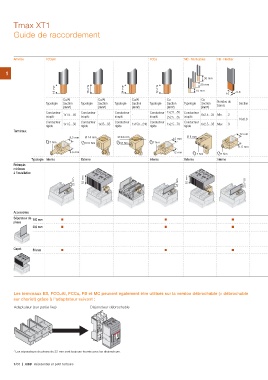

Tmax XT1
Guide de raccordement

Arrivées FCCuAl FCCu MC - Multicables FB - Flexibar

1

30 mm

16 mm 20 mm
16 mm
24 mm 10 mm 10 0.8
12 mm

Typologie Cu/AI Typologie Cu/AI Typologie Cu/AI Typologie Cu Typologie Cu Nombre de Section
Section Section Section Section Section barres 10x0.8
(mm²) (mm²) (mm²) (mm²) (mm²)
12 mm
Conducteur 1x1.5…50 Conducteur - Conducteur - Conducteur 1x2.5…50 Conducteur 6x2.5…25 Min. 2 11.5 mm
souple souple souple souple
souple 2x2.5…35

Conducteur 1x1.5…50 Conducteur 1x35…95 Conducteur 1x150…240 Conducteur 1x2.5…70 Conducteur 6x2.5…35 Max 9
rigide rigide rigide rigide rigide

Terminaux

9.5 mm Ø 14 mm Ø 24 mm Ø 8 mm
13.5 Nm 31 Nm 12 mm

7 Nm 7 Nm

9.6 mm 12 mm 7 Nm 7 Nm

Typologie Interne Externe Interne Externe Interne

Prérequis
minimum
à l'installation

25 mm
50 mm

25 mm
50 mm

25 mm

Accessoires ■ ■■
■ ■■
Séparateur de 100 mm
phase ■■

200 mm

Capot 50 mm ■

Les terminaux ES, FCCuAI, FCCu, FB et MC peuvent également être utilisés sur la version débrochable (≠ débrochable
sur chariot) grâce à l'adaptateur suivant :

Adaptateur (sur partie fixe) Disjoncteur débrochable

* Les séparateurs de phase de 25 mm sont toujours fournis avec les disjoncteurs.
1/66 | ABB Résidentiel et petit tertiaire
