P. 82

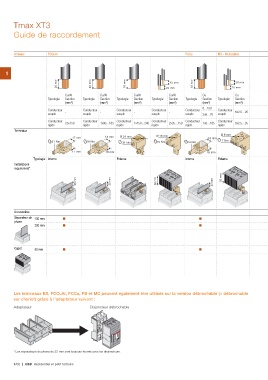

Tmax XT3
Guide de raccordement
Arrivées FCCuAl FCCu MC - Multicables
1 20 mm 30 mm
20 mm 15 mm
Terminaux 16 mm
12 mm
42 mm
22 mm
Typologie Cu/AI Typologie Cu/AI Typologie Cu/AI Typologie Cu/AI Typologie Cu Typologie Cu
Section Section Section Section Section Section
(mm²) (mm²) (mm²) (mm²) (mm²) (mm²)
Conducteur - Conducteur - Conducteur - Conducteur - Conducteur 6…150 Conducteur 6x2.5…25
souple souple souple souple souple
souple 2x6…70
Conducteur 25x150 Conducteur 1x90…185 Conducteur 1x150…240 Conducteur 2x35…150 Conducteur 1x6…185 Conducteur 6x2.5…35
rigide rigide rigide rigide rigide rigide
17 mm 18 mm Ø 24 mm Ø 18 mm 18 mm Ø 8 mm
31 Nm 16 Nm 7 Nm
31 Nm 16 Nm 14 Nm
17 mm 18 mm 18 mm
Typologie Interne Externe Interne Externe
Installations
requirement*
25 mm
25 mm
60 mm
25 mm
60 mm
Accessoires ■ ■
■ ■
Séparateur de 100 mm
phase ■
200 mm
Capot 50 mm ■
Les terminaux ES, FCCuAI, FCCu, FB et MC peuvent également être utilisés sur la version débrochable (≠ débrochable
sur chariot) grâce à l'adaptateur suivant :
Adaptateur Disjoncteur débrochable
* Les séparateurs de phase de 25 mm sont toujours fournis avec les disjoncteurs.
1/68 | ABB Résidentiel et petit tertiaire
