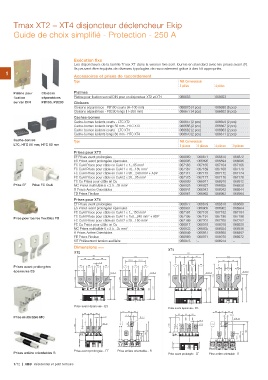

Tmax XT2 – XT4 disjoncteur déclencheur Ekip
Guide de choix simplifié - Protection - 250 A

Exécution fixe
Les disjoncteurs de la famille Tmax XT dans la version fixe sont fournis en standard avec les prises avant (F).

Ils peuvent être équipés de diverses typologies de raccordement grâce à des kit appropriés.

1 Accessoires et prises de raccordement

Platine pour Cloisons Type Réf. Commerciale 4 pôles
fixation séparatrices 3 pôles
sur rail DIN PB100, PB200 Platines 066653
Platine pour fixation sur rail DIN pour un disjoncteur XT2 et XT4 066653
066680 (6 pcs)
Cloisons 066675 (4 pcs) 066682 (6 pcs)
Cloisons séparatrices - PB100 courts (H=100 mm) 066677 (4 pcs)
Cloisons séparatrices - PB200 longs (H=200 mm) 066659 (2 pcs)
066657 (2 pcs) 066667 (2 pcs)
Caches-bornes 066666 (2 pcs) 066663 (2 pcs)
Cache-bornes isolants courts - LTC XT2 066662 (2 pcs) 066671 (2 pcs)
Cache-bornes isolants longs 50 mm - HTC XT2 066670 (2 pcs)
Cache-bornes isolants courts - LTC XT4
Cache-bornes isolants longs 60 mm - HTC XT4

Cache-bornes Type Réf. Commerciale 4 pièces 8 pièces
LTC, HTC 50 mm, HTC 60 mm 3 pièces 6 pièces
Prises pour XT2
Prise EF Prise FC CuAl EF Prises avant prolongées 066869 066871 066870 066872
Prise pour barres flexibles FB ES Prises avant prolongées épanouies 066893 066895 066894 066896
FC CuAl Prises pour câble en CuAl 1 x 1...95 mm² 067163 067165 067164 067166
FC CuAl Prises pour câble en CuAl 1 x 70...185 mm² 067167 067169 067168 067170
FC CuAl Prises pour câble en CuAl 1 x 95…240 mm² + ADP 067171 067173 067172 067174
FC CuAl Prises pour câble en CuAl 2 x 35...95 mm² 067175 067177 067176 067178
FC Cu Prises pour câble en Cu 066909 066911 066910 066912
MC Prises multicâble 6 x 2.5...35 mm² 066925 066927 066926 066928
R Prises Arrière Orientables 066941 066943 066942 066944
FB Prises Flexibar 066961 066963 066962 066964

Prises pour XT4 066877 066879 066878 066880
EF Prises avant prolongées 066901 066903 066902 066904
ES Prises avant prolongées épanouies 067191 067193 067192 067194
FC CuAl Prises pour câble en CuAl 1 x 1...150 mm² 067195 067197 067196 067198
FC CuAl Prises pour câble en CuAl 1 x 150...240 mm² + ADP 067199 067201 067200 067202
FC CuAl Prises pour câble en CuAl 2 x 35...150 mm² 066917 066919 066918 066920
FC Cu Prises pour câble en Cu 066933 066935 066934 066936
MC Prises multicâble 6 x 2.5...35 mm² 066949 066951 066950 066952
R Prises Arrière Orientables 066969 066971 066970 066972
FB Prises Flexibar 066973 – 066974 –
KIT Prélèvement tension auxiliaire
XT4
Dimensions mm

XT2

Prises avant prolongées
épanouies ES

Prise avant épanouie - ES Prise avant épanouie - ES

Prise multicâble MC

Prises arrière orientables R Prise avant prolongée - EF Prise arrière orientable - R

Prise avant prolongée - EF Prise arrière orientable - R

1/72 | ABB Résidentiel et petit tertiaire
