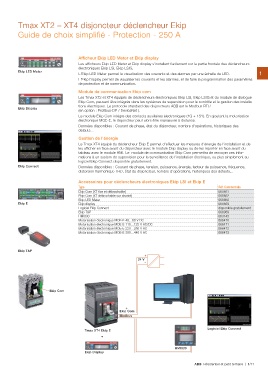

Tmax XT2 – XT4 disjoncteur déclencheur Ekip
Guide de choix simplifié - Protection - 250 A

Ekip LED Meter Afficheur Ekip LED Meter et Ekip display 1
Ekip Display
Les afficheurs Ekip LED Meter et Ekip display s'installent facilement sur la partie frontale des déclencheurs
Ekip Connect électroniques Ekip LSI, Ekip LSIG.
Ekip E
Ekip T&P L'Ekip LED Meter permet la visualisation des courants et des alarmes par une échelle de LED.

L'Ekip Display permet de visualiser les courants et les alarmes, et de faire la programmation des paramètres
de protection et de communication.

Module de communication Ekip com

Les Tmax XT2 et XT4 équipés de déclencheurs électroniques Ekip LSI, Ekip LSIG et du module de dialogue
Ekip Com, peuvent être intégrés dans les systèmes de supervision pour le contrôle et la gestion des installa-
tions électriques. Le protocole standard des disjoncteurs ABB est le Modbus RTU
(en option : Profibus-DP / DeviceNet ).

Le module Ekip Com intègre des contacts auxiliaires électroniques (1Q + 1SY). En ajoutant la motorisation
électronique MOE-E, le disjoncteur peut alors être manœuvré à distance.

Données disponibles : Courant de phase, état du disjoncteur, nombre d'opérations, historiques des
défauts...

Gestion de l'énergie

Le Tmax XT4 équipé du déclencheur Ekip E permet d'effectuer les mesures d'énergie de l'installation et de
les afficher en face avant du disjoncteur avec le module Ekip display ou de les reporter en face avant du
tableau avec le module HMI. Le module de communication Ekip Com permettra de renvoyer ces infor-
mations à un system de supervision pour la surveillance de l'installation électrique, ou plus simplement au
logiciel Ekip Connect disponible gratuitement.

Données disponibles : Courant de phase, tension, puissance, énergie, facteur de puissance, fréquence,
distorsion harmonique THD, état du disjoncteur, nombre d'opérations, historiques des défauts...

Accessoires pour déclencheurs électroniques Ekip LSI et Ekip E Réf. Commerciale

Type 068661
068662
Ekip Com (XT fixe et débrochable) 068660
Ekip Com (XT débrochable sur chariot) 068659
Ekip LED Meter disponible gratuitement
Ekip display 066989
Logiciel Ekip Connect 063143
Ekip T&P 066470
HMI030 066471
Motorisation électronique MOE-E 48…60 V DC 066472
Motorisation électronique MOE-E 110…125 V AC/DC 066473
Motorisation électronique MOE-E 220…250 V AC
Motorisation électronique MOE-E 380…440 V AC

+

24 V
–

Ekip Com

+ Logiciel Ekip Connect
Ekip Com HMI030
Modbus
ABB Résidentiel et petit tertiaire | 1/71
Tmax XT4 Ekip E
+

Ekip Display
