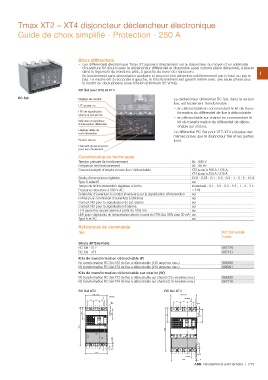

Tmax XT2 – XT4 disjoncteur déclencheur électronique
Guide de choix simplifié - Protection - 250 A

Blocs différentiels 1
– Les différentiels électronique Tmax XT agissent directement sur le disjoncteur au moyen d'un solénoïde

d'ouverture SA (fourni avec le déclencheur différentiel et disponible aussi comme pièce détachée), à placer
dans le logement du troisième pôle, à gauche du levier de manœuvre
– Ils fonctionnent sans alimentation auxiliaire et peuvent être alimentés indifféremment par le haut ou par le
bas. Le neutre est à raccorder à gauche, le fonctionnement est garanti même avec une seule phase plus
le neutre ou deux phases sous tension (minimum 85 Vrms).

RC Sel pour XT2 et XT4

RC Sel Réglage du courant Le déclencheur différentiel RC Sel, dans la version
fixe, est facilement transformable :
LED power-on
– en débrochable en commandant le kit de trans-
LED de signalisation formation du différentiel de fixe à débrochable
alarme et pré-alarme
– en débrochable sur chariot en commandant le
Indicateur magnétique kit de transformation du différentiel de débro-
d'intervention différentiel chable sur chariot,

Réglage délais de Le différentiel RC Sel pour XT2-XT4 s'équipe des
non intervention mêmes prises que le disjoncteur fixe et les parties
fixes.
Bouton de test

Dispositif de déconnexion
pour test d'isolement

Caractéristiques techniques

Tension primaire de fonctionnement 85…690 V

Fréquence de fonctionnement 45…66 Hz

Courant assigné d'emploi version fixe / débrochable XT2 jusqu'à 160 A / 135 A,

XT4 jusqu'à 250 A / 210 A

Seuils d'intervention réglables 0.03 - 0.05 - 0.1 - 0.3 - 0.5 - 1 - 3 - 5 - 10 A

Type S sélectif oui

Temps de NON intervention réglables à 2xIΔn instantané - 0.1 - 0.2 - 0.3 - 0.5 - 1 - 2 - 3 s

Puissance absorbée à 500 V AC <5W

Solénoïde d'ouverture à contact inverseur pour la signalisation d'intervention oui

Entrée pour commande d'ouverture à distance oui

Contact NO pour la signalisation de pré-alarme oui

Contact NO pour la signalisation d'alarme oui

LED jaune fixe de pré-alarme à partir du 25% IΔn oui

LED jaune clignotante de temporisation alarme à partir du 75% IΔn, 90% pour 30 mA oui

Type A et AC oui

Références de commande Réf. Commerciale
4 pôles
Type
067126
Blocs différentiels 067131
RC Sél - XT2
RC Sél - XT4 066290
066291
Kits de transformation débrochable (P)
Kit transformation RC Sel XT2 de fixe à débrochable (135 ampères max.) 066292
Kit transformation RC Sel XT4 de fixe à débrochable (210 ampères max.) 067115

Kits de transformation débrochable sur chariot (W)
Kit transformation RC Sel XT2 de fixe à débrochable sur chariot (135 ampères max.)
Kit transformation RC Sel XT4 de fixe à débrochable sur chariot (210 ampères max.)

RC Sel XT2 RC Sel XT4
