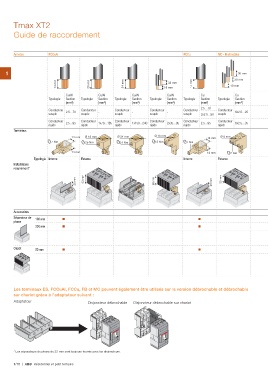

Tmax XT2
Guide de raccordement

Arrivées FCCuAl FCCu MC - Multicables

1 14 mm 30 mm
20 mm 20 mm
Terminaux 24 mm 10 mm
14 mm
33 mm
18 mm

Typologie Cu/AI Typologie Cu/AI Typologie Cu/AI Typologie Cu/AI Typologie Cu Typologie Cu
Section Section Section Section Section Section
(mm²) (mm²) (mm²) (mm²) (mm²) (mm²)

Conducteur 2.5…70 Conducteur - Conducteur - Conducteur - Conducteur 2.5…70 Conducteur 6x2.5…25
souple souple souple souple souple
souple 2x2.5…50

Conducteur 2.5…95 Conducteur 1x70…185 Conducteur 1x150…240 Conducteur 2x35…95 Conducteur 2.5…95 Conducteur 6x2.5…35
rigide rigide rigide rigide rigide rigide

14 mm Ø 18 mm Ø 24 mm Ø 16 mm 14 mm Ø 8 mm
25 Nm 31 Nm 12 Nm
7 Nm 7 Nm

14 mm 14 mm 7 Nm

Typologie Interne Externe Interne Externe

Installations
requirement*

25 mm
50 mm

60 mm
25 mm

50 mm

Accessoires 100 mm ■ ■
200 mm ■ ■
Séparateur de
phase ■

Capot 50 mm ■

Les terminaux ES, FCCuAI, FCCu, FB et MC peuvent également être utilisés sur la version débrochable et débrochable
sur chariot grâce à l'adaptateur suivant :

Adaptateur Disjoncteur débrochable Disjoncteur débrochable sur chariot

* Les séparateurs de phase de 25 mm sont toujours fournis avec les disjoncteurs.
