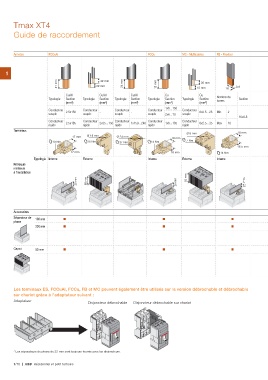

Tmax XT4
Guide de raccordement

Arrivées FCCuAl FCCu MC - Multicables FB - Flexibar

1

21 mm
24 mm
12 mm
42 mm 30 mm 16 0.8
22 mm 15 mm

Typologie Cu/AI Typologie Cu/AI Cu/AI Typologie Cu Typologie Cu Nombre de Section
Section Section Typologie Section Section Section barres 16x0.8
(mm²) (mm²) (mm²) (mm²)
(mm²) 18 mm
18.5 mm
Conducteur 2.5x150 Conducteur - Conducteur - Conducteur 1x6…150 Conducteur 6x2.5…25 Min. 2
souple souple souple souple
souple 2x6…70

Conducteur 2.5x185 Conducteur 2x35…150 Conducteur 1x150…240 Conducteur 1x6…185 Conducteur 6x2.5…35 Max 10
rigide rigide rigide rigide rigide

Terminaux Ø 8 mm
7 Nm
17 mm Ø 18 mm Ø 24 mm 18 mm
16 Nm 31 Nm
10 Nm 14 Nm

Typologie Interne 17 mm Interne 18 mm 14 Nm

Prérequis Externe Externe Interne
minimum
à l'installation 25 mm
60 mm
25 mm

60 mm
25 mm

Accessoires 100 mm ■ ■■
200 mm ■ ■■
Séparateur de
phase ■■

Capot 50 mm ■

Les terminaux ES, FCCuAI, FCCu, FB et MC peuvent également être utilisés sur la version débrochable et débrochable

sur chariot grâce à l'adaptateur suivant :

Adaptateur Disjoncteur débrochable Disjoncteur débrochable sur chariot

* Les séparateurs de phase de 25 mm sont toujours fournis avec les disjoncteurs.
