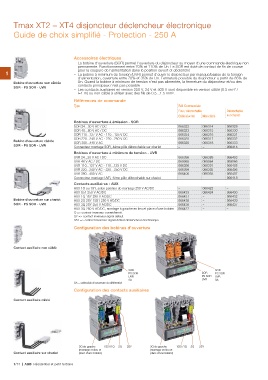

Page 88 - Residentiel

Tmax XT2 – XT4 disjoncteur déclencheur électronique
Guide de choix simplifié - Protection - 250 A

1 Accessoires électriques

Bobine d'ouverture non câblée – La bobine d'ouverture (SOR) permet l'ouverture du disjoncteur au moyen d'une commande électrique non
SOR - PS SOR - UVR permanente. Fonctionnement entre 70% et 110% de Un. Le SOR est doté de contact de fin de course
pour la coupure de l'alimentation dans le position ouvert et déclenché
Bobine d'ouverture câblée
SOR - PS SOR - UVR – La bobine à minimum de tension (UVR) permet d'ouvrir le disjoncteur par manque/baisse de la tension
d'alimentation, ouverture entre 70% et 35% de Un. Fermeture possible du disjoncteur a partir de 85% de
Bobine d'ouverture sur chariot Un. Quand la bobine à minimum de tension n'est pas alimentée, la fermeture du disjoncteur et/ou des
SOR - PS SOR - UVR contacts principaux n'est pas possible

– Les contacts auxiliaires en version 250 V, 24 V et 400 V sont disponible en version câblé (0.5 mm² /
l=1 m) ou non câblé à utiliser avec des fils de 0.5...1.5 mm².

Références de commande Réf. Commerciale Débrochable
Fixe / débrochable sur chariot
Type Câblé (L=1m) Non câblé
066329
Bobines d'ouverture à émission - SOR 066322 066314 066330
SOR 24...30 V AC / DC 066323 066315 066331
SOR 48...60 V AC / DC 066324 066316 066332
SOR 110...127 V AC - 110...125 V DC 066325 066317 066333
SOR 220...240 V AC - 220...250 V DC 066326 066318 066415
SOR 380...440 V AC – –
Connecteur montage SOR, 4ème pôle débrochable sur chariot 066403
066396 066389 069066
Bobines d'ouverture à minimum de tension - UVR 069065 069064 066405
UVR 24...30 V AC / DC 066398 066391 066406
UVR 48 V AC / DC 066399 066392 066407
UVR 110...127 V AC - 110...125 V DC 066400 066393 066418
UVR 220...240 V AC - 220…250 V DC – –
UVR 380...400 V AC –
Connecteur montage UVR, 4ème pôle débrochable sur chariot – 066422 066430
066429 066424 066432
Contacts auxiliaires - AUX 066431 – 066439
AUX 1Q ou 1SY, selon position de montage 250 V AC/DC 066438 – 066437
AUX S51 250 V AC/DC 066436 – –
AUX 1Q 1SY 250 V AC/DC 066427 –
AUX 2Q 2SY 1S51 250 V AC/DC
AUX 3Q 2SY 250 V AC/DC
AUX 3Q 250 V AC/DC, montage à gauche en lieu et place d'une bobine
Q => contact inverseur ouvert/fermé.
SY => contact inverseur signal défaut.
S51 => contact inverseur signal défaut déclencheur électronique.

Configuration des bobines d'ouverture

Contact auxiliaire non câblé

SOR SOR SOR
PS SOR PS SOR PS SOR
UVR UVR UVR
SA SA

SA = solénoïde d'ouverture du différentiel

Configuration des contacts auxiliaires

Contact auxiliaire câblé

3Q de gauche 1S51/1Q 2Q 2SY 3Q de gauche 1S51/1Q 2Q 2SY

(montage en lieu et (montage en lieu et

Contact auxiliaire sur chariot place d'une bobine) place d'une bobine)
