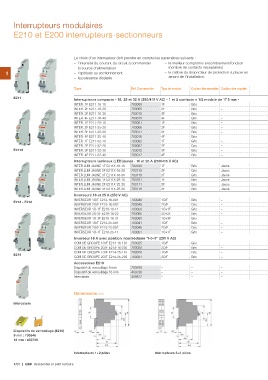

Page 94 - Residentiel

Interrupteurs modulaires
E210 et E200 interrupteurs-sectionneurs

Le choix d'un interrupteur doit prendre en compte les paramètres suivants :

1 – l'intensité du courant du circuit à commander – le meilleur compromis encombrement/fonction
– la source d'alimentation (nombre de contacts nécessaires)
E211 – l'aptitude au sectionnement
E211X – la puissance dissipée – le calibre du disjoncteur de protection à placer en
E213 - E218 amont de l'installation.
E214
Intercalaire Types Réf. Commerciale Type de contact Couleur des manettes Couleur des voyants

Interrupteurs compacts - 16, 25 et 32 A (250/415 V AC) - 1 et 2 contacts = 1/2 module de 17.5 mm -

INTER. 1F E211-16-10 703000 1F Gris –

INTER. 2F E211-16-20 703005 2F Gris –

INTER. 3F E211-16-30 703010 3F Gris –

INTER. 4F E211-16-40 703015 4F Gris –

INTER. 1F E211-25-10 703001 1F Gris –

INTER. 2F E211-25-20 703006 2F Gris –

INTER. 3F E211-25-30 703011 3F Gris –

INTER. 4F E211-25-40 703016 4F Gris –

INTER. 1F E211-32-10 703002 1F Gris –

INTER. 2F E211-32-20 703007 2F Gris –

INTER. 3F E211-32-30 703012 3F Gris –

INTER. 4F E211-32-40 703017 4F Gris –

Interrupteurs lumineux (LED jaune) - 16 et 25 A (250/415 V AC)

INTER.LUM JAUNE 1F E211X-16-10 703100 1F Gris Jaune
Gris Jaune
INTER.LUM JAUNE 2F E211X-16-20 703110 2F Gris Jaune
Gris Jaune
INTER.LUM JAUNE 3F E211X-16-30 703115 3F Gris Jaune
Gris Jaune
INTER.LUM JAUNE 1F E211X-25-10 703101 1F

INTER.LUM JAUNE 2F E211X-25-20 703111 2F

INTER.LUM JAUNE 3F E211X-25-30 703116 3F

Inverseurs 16 et 25 A (250 V AC) 703040 1O/F Gris –
INVERSEUR 1O/F E213-16-001 703045 2O/F Gris –
INVERSEUR 2O/F E213-16-002 703050 1O+1F Gris –
INVERSEUR 1O-1F E218-16-11 703060 2O+2F Gris –
INVERSEUR 2O-2F E218-16-22 703065 1O+3F Gris –
INVERSEUR 1O-3F E218-16-31 703041 1O/F Gris –
INVERSEUR 1O/F E213-25-001 703046 2O/F Gris –
INVERSEUR 2O/F E213-25-002 703051 1O+1F Gris –
INVERSEUR 1O-1F E218-25-11

Inverseur 16 A avec position intermédiaire "I-0-II" (250 V AC)

COM DE GROUPE 1O/F E214-16-101 703025 1O/F Gris –
Gris –
COM DE GROUPE 2O/F E214-16-202 703030 2O/F Gris –
Gris –
COM DE GROUPE 1O/F E214-25-101 703026 1O/F

COM DE GROUPE 2O/F E214-25-202 703031 2O/F

Accessoires E210

Dispositif de verrouillage 9 mm 703648 – – –

Dispositif de verrouillage 18 mm 459736 – – –

Intercalaire 459812 – – –

Dimensions mm

Dispositifs de verrouillage (E210) Interrupteurs 3+4 pôles
9 mm : 703648
18 mm : 459736

Interrupteurs 1+2 pôles

1/80 | ABB Résidentiel et petit tertiaire
